Intelligentes TFT-LCD-Display: Ein praktischer Leitfaden von der Auswahl bis zum Entwicklungseinsatz

Im eingebetteten System- und Mensch-Maschine-Interaktionsdesign ist dasIntelligentes TFT-LCD-Displayist nicht mehr nur eine „Anzeigekomponente“ – es ist ein entscheidender Faktor, der das Benutzererlebnis und den Produkterfolg bestimmt. Unabhängig davon, ob Sie ein industrielles HMI, ein Smart-Home-Bedienfeld oder ein tragbares medizinisches Gerät entwickeln, ist es oft komplexer, als es scheint, sich in der großen Auswahl an Smart-TFT-LCDs auf dem Markt zurechtzufinden, die richtige Wahl zu treffen und gleichzeitig eine schnelle Bereitstellung sicherzustellen.

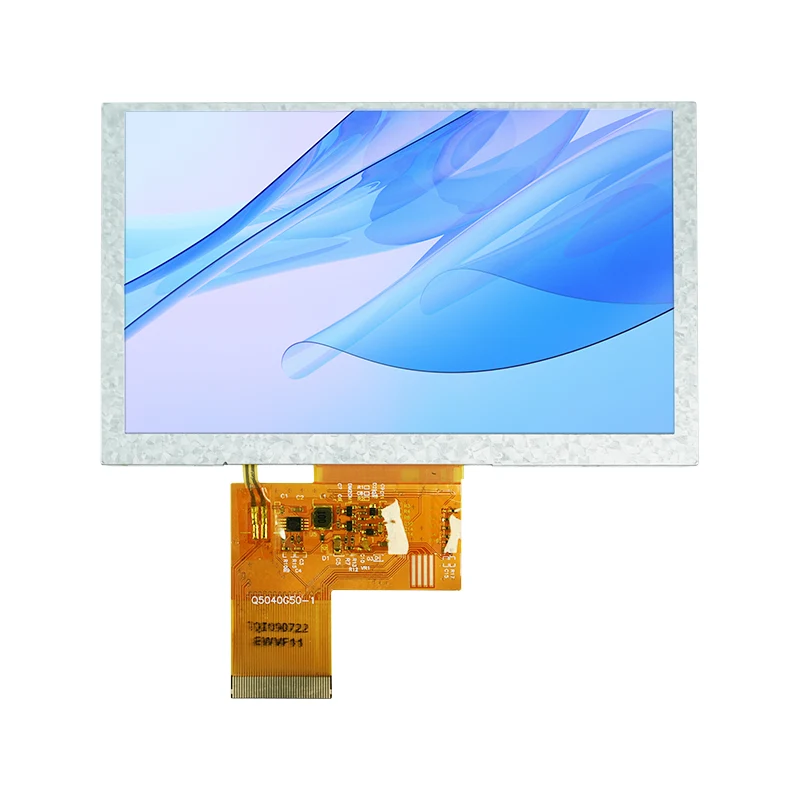

Smart TFT LCD Display

1. Auswahl: Achten Sie nicht nur auf Größe und Auflösung

Der häufigste Fehler während der Auswahlphase besteht darin, sich auf einem Bildschirm mit der Einstellung niederzulassen, dass „es ungefähr richtig aussieht“. Tatsächlich liegen die Hauptunterschiede zwischen Smart-TFT-LCDs oft außerhalb des Datenblatts.

1.1 Schnittstellentyp: Die erste kritische Kluft

Der Schnittstellentyp bestimmt direkt, ob Ihr Hauptcontroller den Bildschirm steuern kann und wie komplex der Entwicklungsprozess sein wird. Gängige Schnittstellentypen haben jeweils ihre eigenen geeigneten Anwendungen:

Schnittstellentyp Eigenschaften Anwendbare Szenarien
SPI Weniger Pins, relativ langsamere Geschwindigkeit Kleine Größen (<3 Zoll), niedrige Auflösung, einfache Benutzeroberflächen
RGB Hohe Geschwindigkeit, erfordert einen LCD-Controller auf dem Hauptcontroller Mittlere bis hohe Auflösung, Video oder dynamischer Inhalt
MIPI DSI Hohe Bandbreite, geringer Stromverbrauch High-End-Smart-Geräte, hochauflösende Bildschirme
UART-Seriellbildschirm Erfordert nur zwei TX/RX-Drähte Enge Entwicklungspläne, Vermeidung komplexer Grafiktreiberentwicklung

Ein besonderer Hinweis: Wenn Ihr Hauptcontroller ein MCU wie der STM32F103 ist, der keinen integrierten RGB-Controller hat, wird die direkte Auswahl eines RGB-Schnittstellenbildschirms äußerst schwierig sein. Sie benötigen einen zusätzlichen Bridge-Chip (z. B. den SSD1963) oder wechseln alternativ zu einem SPI- oder parallelen Schnittstellenbildschirm.

1.2 Auflösung und Größenanpassung

Eine höhere Auflösung ist nicht immer besser. In der platzbeschränkten Welt eingebetteter Systeme bedeutet eine höhere Auflösung eine größere Nutzung des Framebuffer-Speichers, einen höheren Stromverbrauch und höhere Kosten. Als Faustregel gilt:

Zur Darstellung einfacher Symbole oder Texte (z. B. Gerätetafeln): 240 x 240 oder 320 x 320 sind ausreichend
Für Standard-Mensch-Maschine-Schnittstellen (z. B. Handheld-Terminals): 480 x 480 oder 800 x 480
Für Anwendungen, die klare Diagramme oder Bilder erfordern: 720 x 720 oder höher

Quadratische TFTs werden in Smart Wearables und Industrieinstrumenten immer häufiger eingesetzt. Zu den gängigen Spezifikationen gehören 1,3 Zoll (240 x 240), 3,4 Zoll (480 x 480) und 4,0 Zoll (720 x 720).

1.3 Anpassungsfähigkeit an die Umwelt: drinnen, draußen oder extreme Bedingungen?

Viele Projekte funktionieren während der Prototyping-Phase gut mit Standardbildschirmen, treten jedoch bei der Implementierung im Feld auf Probleme auf. Drei Schlüsselparameter verdienen besondere Aufmerksamkeit:

  • Helligkeit: 300–400 Nits sind ausreichend für den Innenbereich; Halbaußenanwendungen erfordern 500–800 Nits; Bei vollständiger Verwendung im Freien bei direkter Sonneneinstrahlung sind für die Lesbarkeit 1000 Nits oder mehr erforderlich

  • Betriebstemperatur: Handelsüblich: 0 °C bis 50 °C; Industriequalität: -20°C bis 70°C; Automobil- oder extreme Umgebungen erfordern -30 °C bis 85 °C oder mehr

  • Betrachtungswinkel: Für Szenarien, in denen mehrere Personen auf den Bildschirm blicken oder das Gerät in einem Winkel installiert ist, werden IPS-Bildschirme mit vollem Betrachtungswinkel bevorzugt; TN-Bildschirme sind günstiger, weisen jedoch bei weiten Winkeln eine deutliche Farbverschiebung auf

1.4 Touchpanel und Oberflächenbehandlung

Wenn Ihr Produkt Touch-Funktionalität erfordert, gibt es neben der Wahl zwischen Widerstands- und Kapazitivtypen mehrere Details, die leicht übersehen werden:

Laminierungsmethode: Optisches Bonden sorgt im Vergleich zur Luftspaltlaminierung für bessere Klarheit und reduzierte Reflexionen, ist jedoch mit höheren Kosten verbunden
Oberflächenbeschichtung: Blendschutz- (AG), Antireflexions- (AR) und Anti-Fingerprint-Beschichtung (AF) – für Geräte im Außenbereich oder Geräte mit hoher Helligkeit wird eine AG+AR-Kombination empfohlen

Anpassung des Deckglases: Ob abgerundete Ecken, Siebdrucklogos, Löcher oder andere ästhetische Modifikationen erforderlich sind


2. Hardware und Treiber: Vermeidung von Fallstricken

Sobald der Bildschirm ausgewählt ist, bringen Hardware-Design und Treiberentwicklung weitere potenzielle Fallstricke mit sich.

2.1 FPC-Kabel und Anschluss

Das FPC-Kabel ist die Ursache für 80 % der Bildschirmstörungen. Entriegeln Sie immer die Steckerverriegelung, bevor Sie das Kabel einstecken oder entfernen – gewaltsames Ziehen kann die Goldkontakte beschädigen. Stecken Sie den FPC niemals ein oder aus, während das System eingeschaltet ist, da Restströme die Schnittstelle beschädigen können.

Achten Sie beim Anpassen des FPC auf Folgendes:

Ob die Pin-Reihenfolge und die Spannungspegel mit Ihrem Mainboard kompatibel sind
Ob Biegen, Verbreitern oder Umrunden anderer Bauteile erforderlich ist
Ob die FPC-Länge zum mechanischen Gehäusedesign passt

2.2 Stromversorgung und Hintergrundbeleuchtung

TFT-LCDs erfordern typischerweise mehrere Spannungsschienen: VDD (3,3-V-Logik), VGH (positive Vorspannung), VGL (negative Vorspannung) und andere. Eine abnormale Stromversorgung ist die häufigste Ursache für Farbverzerrungen und Bildschirmflimmern. Ein typischer Diagnoseansatz besteht darin, zu prüfen, ob die VCOM-Spannung von der Datenblattspezifikation abweicht (z. B. führt eine Überschreitung von 3,8 V oft zu wahrnehmbarem Flackern).

Für die Ansteuerung der Hintergrundbeleuchtung empfiehlt sich eine Konstantstromlösung mit PWM-Dimmung. Wenn die PWM-Frequenz unter 150 Hz fällt, kann das menschliche Auge ein Flimmern wahrnehmen; Es empfiehlt sich, die Frequenz auf über 200 Hz anzuheben.

2.3 Treiber-IC und Grafikbibliothek

Zu den gängigen TFT-Treiber-ICs gehören ILI9341, ST7789 und ST7735. Unter diesen bietet der ILI9341 die umfangreichste Dokumentation und die einfachste Treiberimplementierung, wodurch er für Anwendungen mit einer Auflösung von 240 x 320 geeignet ist.

Bei Grafikbibliotheken sind LVGL und TouchGFX die gängige Wahl im eingebetteten Bereich. LVGL ist Open Source und unterstützt mehrere Plattformen, während TouchGFX stark für STM32-Mikrocontroller optimiert ist.


3. Eine besondere Option: UART Smart Serial Screens

Wenn Ihr Team nicht viel Zeit in die Entwicklung von Grafiktreibern investieren möchte oder wenn Ihr Hauptcontroller nur über begrenzte Ressourcen verfügt, ist der serielle UART-Bildschirm eine erwägenswerte Option.

Solche Bildschirme verfügen über eine integrierte MCU (z. B. ATmega328PB) und können einfach durch Senden von Befehlen über den seriellen Port gesteuert werden, der nur die TX- und RX-Pins belegt.

Auf dem Markt erhältliche UART-Bildschirme lassen sich im Allgemeinen in zwei Kategorien einteilen:

Typ Entwicklungsansatz Am besten geeignet für
Intelligentes Display Drag-and-Drop-GUI-Builder, keine Programmierung erforderlich UI-Designer, Rapid Prototyping, Teams ohne Programmierhintergrund
UART-TFT der Einstiegsklasse API-Befehlssteuerung, erfordert grundlegende Programmierung Entwickler mit Programmierkenntnissen, die eine größere Steuerungsflexibilität benötigen

Ersteres bietet eine extrem hohe Entwicklungseffizienz – Sie können die Benutzeroberfläche sogar auf einem PC simulieren, bevor Sie sie auf den Bildschirm flashen. Letzteres bietet mehr Steuerungsmöglichkeiten auf niedriger Ebene.


4. Kurzreferenz zur häufigen Fehlerdiagnose

Abschließend finden Sie hier eine Kurzreferenz-Checkliste zur Behebung von Problemen mit Hochfrequenzfeldern – sie könnte Ihnen den Tag retten:

Symptom Vorrangige Untersuchungsrichtung
Defekter Bildschirm, keine Anzeige Überprüfen Sie, ob das FPC-Kabel locker oder oxidiert ist (80 % der Fälle); Überprüfen Sie die Einstellungen für Auflösung/Bildwiederholfrequenz
Farbverzerrung, vertikale Streifen, Jitter Auf anormale Versorgungsspannungen prüfen (VGL/VGH/VCOM); Überprüfen Sie, ob die PWM-Dimmfrequenz zu niedrig ist
Dunkles Bild oder Hintergrundbeleuchtung funktioniert nicht Überprüfen Sie, ob die LEDs der Hintergrundbeleuchtung altern. Überprüfen Sie die tatsächliche Ausgangsspannung des Netzteils
Dunkle/weiße Flecken auf dem Bildschirm behoben Physischer Schaden oder Kompression von der Rückseite (irreversibel – Austausch erforderlich)

Die Auswahl und Entwicklung von TFT-LCDs ist im Wesentlichen ein Kompromiss zwischen Kosten, Leistung, Entwicklungszyklus und Zuverlässigkeit. Es gibt keinen „besten“ Bildschirm – nur die „am besten geeignete“ Lösung. Ich hoffe, dieser Leitfaden hilft Ihnen dabei, unnötige Umwege zu Beginn Ihres Projekts zu vermeiden, sodass Sie sich mehr auf die Schaffung eines wirklich differenzierten Produkterlebnisses konzentrieren können.
