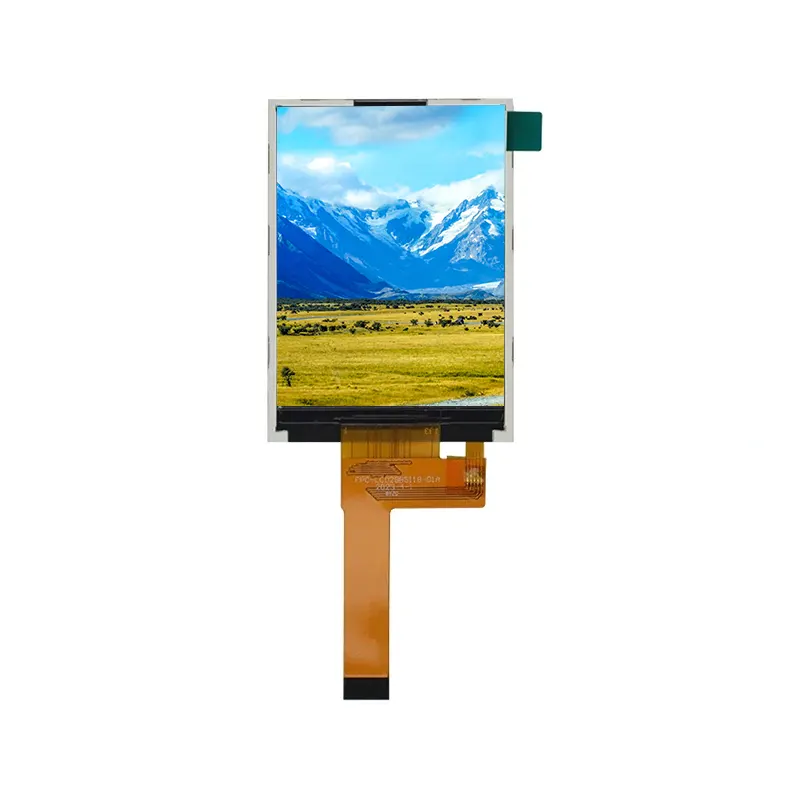

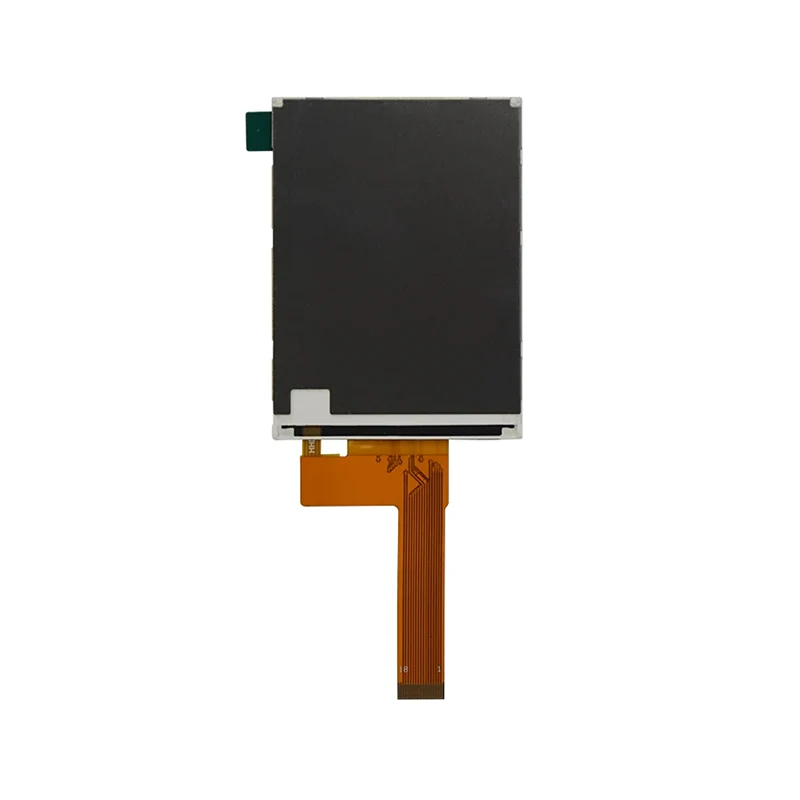

2,7-Zoll-Grafik-Standard-TN-TFT-LCD-Bildschirmmodul

Das 2,7-Zoll-Grafik-Standard-TN-TFT-LCD-Bildschirmmodul wird hauptsächlich in Industrie- und Smart-Home-LCDs verwendet. Wie zum Beispiel:

1.Industrielles Handterminal

Industrielle Handhelds: Kundenspezifische LCDs für PDA/Barcode-Scanner

Langlebige LCDs | Perfekt für industrielle Detektoren und Datenterminals

Fortschrittliche LCDs für Inventarscanner und tragbare Drucker

Hochwertige Displays – entwickelt für industrielle Handheld-Geräte

2.Smart Home

Smart-Home-Bedienfelder | Kundenspezifische fortschrittliche LCD-Lösungen

Langlebige LCDs für Kaffeemaschinen, Saugroboter und Backöfen

Smart Home Displays – hochwertig & passgenau

Einzelheiten

Tianfu kundenspezifische Spezifikation für 2,7-Zoll-Grafik-Standard-TN-TFT-LCD-Bildschirmmodule

Ein reales Anwendungserlebnis von Tianfu: Perspektive eines Herstellers mobiler Datenterminals

„Bei der Entwicklung des Industrie-PDAs der neuen Generation war dieses 2,7-Zoll-Grafikstandard-TN-TFT-LCD-Bildschirmmodul unsere erste Wahl. Seine Hintergrundbeleuchtung mit hoher Helligkeit (wir haben die Version mit 500 cd/m² angepasst) und die Anti-Glare-Behandlung haben das Problem der schwierigen Erkennung von Bildschirminhalten bei starkem Außenlicht vollständig gelöst.“

„Das Breitbildverhältnis von 960 x 240 ist in hohem Maße mit der Interaktionslogik mobiler Datenterminals kompatibel: Der horizontale Raum reicht aus, um Barcodes und Frachtbriefnummern vollständig anzuzeigen, während das vertikale Layout perfekt zum klassischen UI-Design von ‚Informationsanzeigebereich + feststehende Tasten unten‘ passt und eine effiziente Bedienung auf kompaktem Raum ermöglicht.“

„Die Funktion des geringen Stromverbrauchs der SPI-Schnittstelle verbessert direkt die Batterielebensdauer des Terminals. Mit einem logischen Stromverbrauch von nur 8 mA für das Modul in Kombination mit unserer selbst entwickelten Steuerungsstrategie für die Abstufung der Hintergrundbeleuchtung wurde die Gesamtbatterielebensdauer des Geräts in Szenarios mit kontinuierlichem Scanbetrieb um etwa 18 % erhöht.“

„Die Stabilität bei weiten Temperaturen (-20 °C bis +70 °C) und die mechanische Zuverlässigkeit des Moduls haben unsere strengen Tests bestanden, darunter Zyklen bei hohen und niedrigen Temperaturen und Falltests aus 1,2 Metern Höhe, und erfüllen die Haltbarkeitsanforderungen in industriellen Umgebungen vollständig.“

Gezielte Optimierung & Support

Wir bieten erweiterte Lösungen für solche Anwendungen:

Exklusive Funktionen: Verbesserter Hintergrundbeleuchtungstreiber (unterstützt PWM-Dimmung/schnelles Aufwecken), Handschuh-Touch, Anti-Interferenz-Design und Energiesparmodus-Kit.

Branchenspezifische Anpassung: Kundenspezifische Versionen, die für Szenarien wie Expresslogistik, Kühlkettenlagerung und Außeninspektionen optimiert sind, sind verfügbar.

Schneller Support: Stellen Sie kompatible Referenzdesigns mit gängigen Scan-Engines, Testtools für Produktionslinien und eine langfristige Liefergarantie bereit.

Kundenfeedback

„In den letzten 18 Monaten haben wir insgesamt mehr als 35.000 Einheiten dieses Moduls in drei unserer Terminalprodukte eingesetzt. Was uns am meisten zufriedenstellt, ist die hervorragende Chargenkonsistenz und die extrem schnelle Reaktion des technischen Supports, die eine solide Garantie für unsere Großproduktion und Kundendienstwartung darstellen. Tianfu ist eine zuverlässige und maßgeschneiderte LCD-Fabrik, der wir immer vertrauen.“

Tianfu 2,7' TFT-LCD-Bildschirmmodul-Anwendung

Tianfu-Vorlaufzeit

FAQ

F1: Wie wähle ich zwischen SPI- und RGB-Schnittstellen?

A: Die beiden Schnittstellen erfüllen unterschiedliche Anwendungsanforderungen:

Die SPI-Schnittstelle verfügt über eine kleine Anzahl von Pins (normalerweise 3–4 Datenleitungen), ideal für Szenarien, in denen die MCU-Pin-Ressourcen begrenzt sind und die Anforderungen an die Bildwiederholfrequenz niedrig sind, wie z. B. die Anzeige statischer Bilder oder die langsame Aktualisierung von Daten.

Die RGB-Schnittstelle ermöglicht eine parallele Datenübertragung mit einer höheren Bildwiederholfrequenz, geeignet für die Anzeige dynamischer Inhalte, Videos oder sich schnell ändernder Grafiken, erfordert jedoch mehr Pin-Ressourcen.

F2: Warum benötigt die Hintergrundbeleuchtung eine relativ hohe Spannung von 8,7–10,2 V?

A: Dieses Modul verfügt über ein Hintergrundbeleuchtungsdesign mit mehreren parallel geschalteten LEDs. Ein relativ hoher Spannungsbedarf bedeutet in der Regel, dass die Hintergrundbeleuchtung aus mehreren in Reihe geschalteten LEDs besteht, die eine gleichmäßige und ausreichende Helligkeit liefern können. Im tatsächlichen Einsatz ist eine spezielle Treiberschaltung für die Hintergrundbeleuchtung erforderlich. Es kann nicht direkt an eine 3,3-V-Logikstromversorgung angeschlossen werden.

F3: Entspricht der Betriebstemperaturbereich des Moduls den Anforderungen industrieller Anwendungen?

A: Ja. Der Betriebstemperaturbereich von -20 °C bis +70 °C deckt die Anforderungen der meisten industriellen Umgebungen ab. Für extremere Umgebungen (z. B. bei starker Kälte im Freien oder in Werkstätten mit hohen Temperaturen) können wir eine Version mit breitem Temperaturbereich anbieten (Anpassung erforderlich), die die besonderen Anforderungen von -40 °C bis +85 °C erfüllt.

F4: Entspricht der Betriebstemperaturbereich des Moduls den Anforderungen industrieller Anwendungen?

A: Ja. Der Betriebstemperaturbereich von -20 °C bis +70 °C deckt die Anforderungen der meisten industriellen Umgebungen ab. Für extremere Umgebungen (z. B. bei starker Kälte im Freien oder in Werkstätten mit hohen Temperaturen) können wir eine Version mit breitem Temperaturbereich anbieten (Anpassung erforderlich), die die besonderen Anforderungen von -40 °C bis +85 °C erfüllt.

F5: Wie wird dieser Bildschirm gesteuert? Welche Peripherieschaltungen werden benötigt?

A: Ein Basissystem erfordert:

3,3-V-Logikstromversorgung (Genauigkeit ±5 %)

8–10 V Treiberschaltung für die Hintergrundbeleuchtung (Konstantstrom 15–25 mA)

MCU oder Display-Controller (unterstützt SPI- oder RGB-Schnittstelle)

Optional: Touchscreen-Controller (für Touch-fähige Versionen)

Wir stellen vollständige Schaltpläne für Referenzdesigns und Beispielcodes für Treiber bereit (unterstützende Plattformen wie STM32, ESP32 und Arduino).

F6: Welche Anpassungsaspekte werden für diesen Bildschirm unterstützt?

A: Wir bieten branchenführende modulare Anpassungsdienste mit den wichtigsten Anpassungsoptionen, darunter:

Benutzeroberfläche und Pin-Anpassung

Passen Sie die Position und Pin-Reihenfolge des FPC-Steckers an Ihr PCB-Layout an

Passen Sie die Befehlssätze der SPI-Schnittstelle an Ihren Hauptsteuerchip an

Fügen Sie eine I2C-Schnittstelle für Touchscreens oder Umgebungslichtsensoren hinzu

Anpassung der optischen Leistung

Ersetzen Sie Flüssigkristallmaterialien mit unterschiedlichen Betrachtungswinkeln (IPS/FFS/TN)

Helligkeit der Hintergrundbeleuchtung anpassen (optionaler Bereich: 150–800 cd/m²)

Polarisatorwinkel ändern (0°/90°/180°/270°)

Fügen Sie Oberflächenbehandlungen wie Blendschutz und Anti-Fingerabdruck hinzu

Mechanische Strukturanpassung

Gesamtmoduldicke anpassen (Mindestdicke bis zu 1,8 mm)

Ändern Sie die FPC-Länge und die Kabelausgangsrichtung

Montagelochpositionen hinzufügen oder reduzieren

Passen Sie das Rahmendesign an spezifische Dichtungsanforderungen an

Besondere Anpassungsfähigkeit an die Umwelt

Weittemperaturversion (-40 °C bis +85 °C)

Version mit hoher Helligkeit für Sichtbarkeit im Freien

Vibrationsbeständige, verstärkte Ausführung
