3,5-Zoll-TN-TFT-LCD-Bildschirmmodul nach Industriestandard

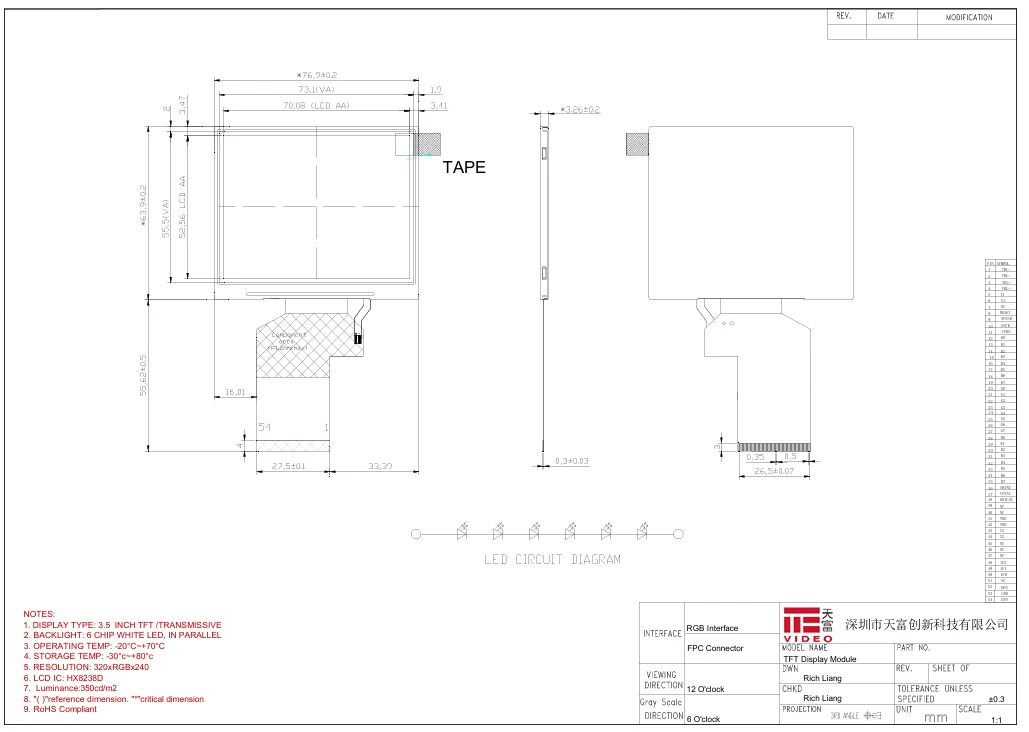

Tianfu, ein chinesischer LCD-Hersteller, der sich auf hochwertige, kostengünstige und anpassbare Displays spezialisiert hat, bietet das 3,5-Zoll-TFT-LCD-Bildschirmmodul nach Industriestandard TN an. Dieses Modul wurde für raue Umgebungen entwickelt und verfügt über eine Auflösung von 320 x RGB x 240, 16,7 Mio. Farben und den Treiber-IC HX8238D, der vielseitige Schnittstellen (24-Bit-RGB, serielles RGB, CCIR601/656) für die nahtlose Integration in Industriesysteme unterstützt. Zu den wichtigsten Spezifikationen gehören die Temperaturanpassungsfähigkeit in Industriequalität (-20 °C bis +70 °C im Betrieb, -30 °C bis +80 °C bei Lagerung), eine 6-LED-Hintergrundbeleuchtung, ein Kontrastverhältnis von 350:1 und kompakte Abmessungen (76,90 × 63,9 × 3,26 mm).

Spezifikation

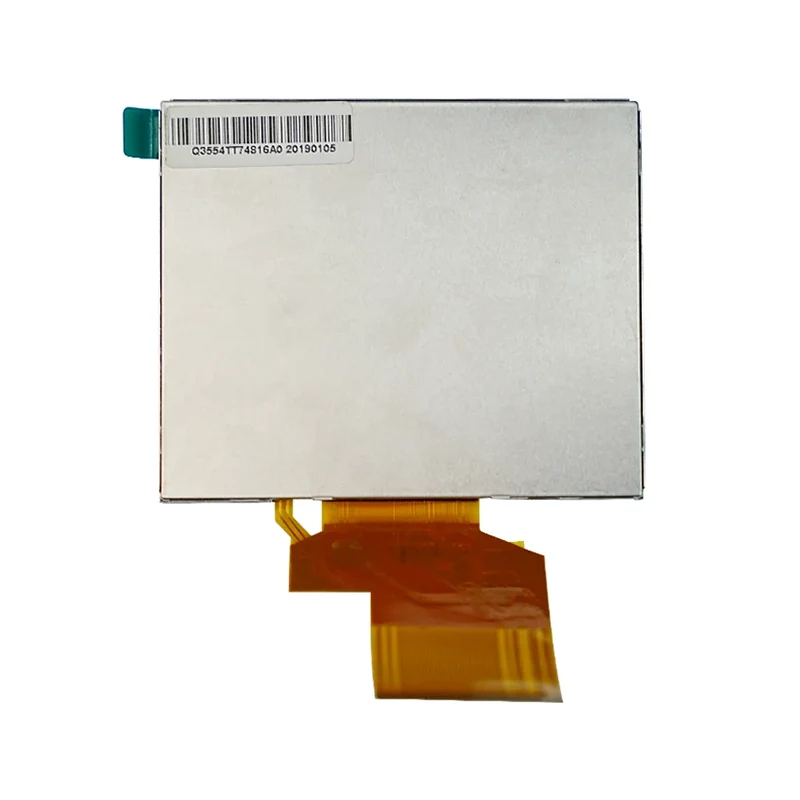

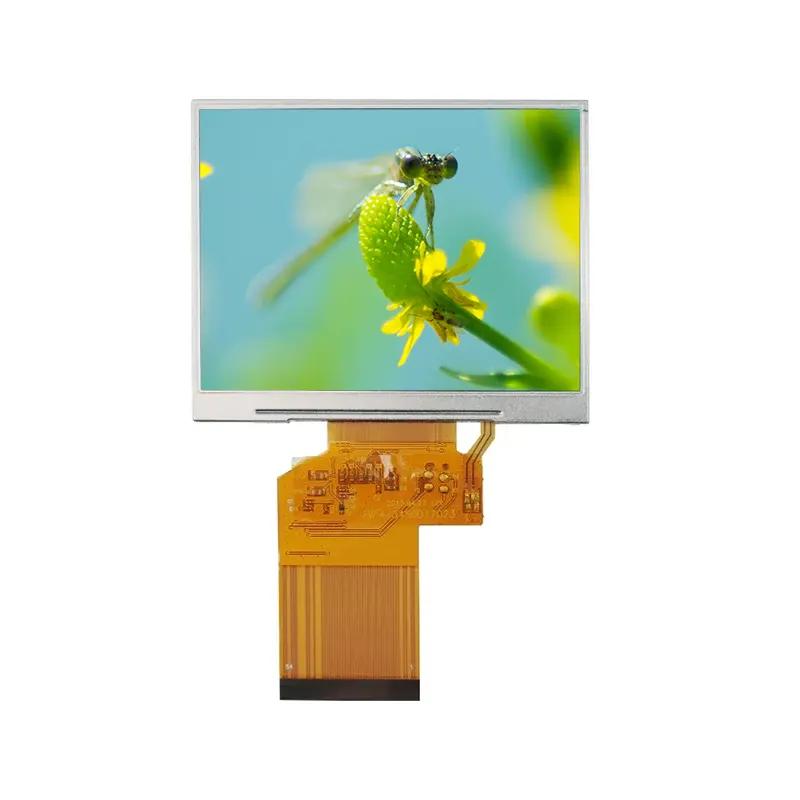

Details zum Tianfu 3,5-Zoll-TFT-LCD-Bildschirmmodul

Ob in Mensch-Maschine-Schnittstellen (HMI), Statusanzeigemessgeräten, Bildschirmen tragbarer Geräte oder Multimedia-Wiedergabeterminals – das 3,5-Zoll-TFT-LCD-Bildschirmmodul nach Industriestandard bietet klare, stabile und zuverlässige Anzeigelösungen.

1. Industrielle Steuerung und Automatisierung

· SPS-Bedienfelder und Mensch-Maschine-Schnittstellen (HMI)

· Handmessgeräte (Multimeter, Oszilloskope)

· Bedienfelder für Industrieroboter/Automatisierung

· Fernbedienungseinheiten (Kräne, Baumaschinen)

· Tragbare Datenerfassungs- und Inspektionsterminals

2.  Smart Home und Internet der Dinge (IoT)

· Smart Home-Bedienfelder/Zentrale Steuerbildschirme

· Intelligente Wandschalter

· Bedienfelder für Haushaltsgeräte (Klimaanlagen, Waschmaschinen, intelligente Kühlschranktüren/Eisbereiter, Geschirrspüler, Öfen, Dampföfen, Frontlader-Wasch-/Trocknungskombinationen, intelligente Klimaanlagen-/Frischluftsystemsteuerungen, intelligente Warmwasserbereiter)

3. Unterhaltungselektronik und kommerzielle Geräte

· Tragbare Spielekonsolen, digitale Bilderrahmen, tragbare DVD-Player, Bluetooth-Lautsprecher/Radio-Bildschirme, POS-Terminals, Bestellterminals, Zeiterfassungsmaschinen, elektronische Wörterbücher, Früherziehungsmaschinen/Lerngeräte, elektronische Tastaturen, kommerzielle Handheld-Terminals (Bestellterminals, Barcode-Scanner)

Warum entscheiden sich weiterhin über 200 Kunden für uns?

Kernvorteile

• Multi-Interface-Design für hohe Kompatibilität

Unterstützt gleichzeitig paralleles RGB, serielles RGB und CCIR656/601, was eine flexible Anpassung an verschiedene Hauptsteuerungsschemata ermöglicht und die Hardware-Anpassungskosten des Kunden senkt.

• Umweltanpassungsfähigkeit auf Industrieniveau

Verfügt über einen Betriebstemperaturbereich von -10 °C bis +60 °C und hat mehrere Zuverlässigkeitstests bestanden, darunter Lagerung bei hohen und niedrigen Temperaturen, Temperaturwechsel, Vibration und ESD, wodurch es für raue Umgebungen geeignet ist.

• Optimiertes optisches und Touch-Erlebnis

Verwendet einen Newton-Ring-beständigen matten Film, um Interferenzstreifen zu beseitigen und eine reibungslose Touch-Bedienung zu gewährleisten; Die Oberflächenhärte beträgt ≥ 3H für Kratzfestigkeit, ideal für Hochfrequenzbetriebsszenarien.

• Präzise mechanische Struktur und einfach zu montierendes Design

Bietet mehrere Sätze wichtiger Abmessungen, einschließlich AA, OD, VA und Gummirahmen, was den Kunden die strukturelle Lochöffnung und das Laminierungsdesign erleichtert und die Montageschwierigkeiten verringert.

• Breite Spannungsversorgung und geringer Stromverbrauch

Verfügt über einen großen Spannungseingangsbereich von 2,6 V–3,6 V, mit geringer Empfindlichkeit gegenüber Schwankungen der Stromversorgung, geeignet für batteriebetriebene oder industrielle Stromversorgungsumgebungen.

Ihr vertrauenswürdiger LCD-Partner mit 16 Jahren Spezialerfahrung – Tianfu

Wenn Sie mehrere Lieferanten über Parameter und Preise hinaus vergleichen, möchten wir unseren einzigartigen Wert als kleiner und mittlerer Hersteller mit über 16 Jahren engagierter Erfahrung in der Flüssigkristalldisplay-Branche vermitteln. Wenn Sie sich für uns entscheiden, erhalten Sie mehr als nur ein Anzeigemodul – Sie gewinnen einen stabilen, zuverlässigen und äußerst reaktionsschnellen langfristigen Partner.

✅ Wir kennen unsere Produkte und, was noch wichtiger ist, wir verstehen Ihre Bedürfnisse

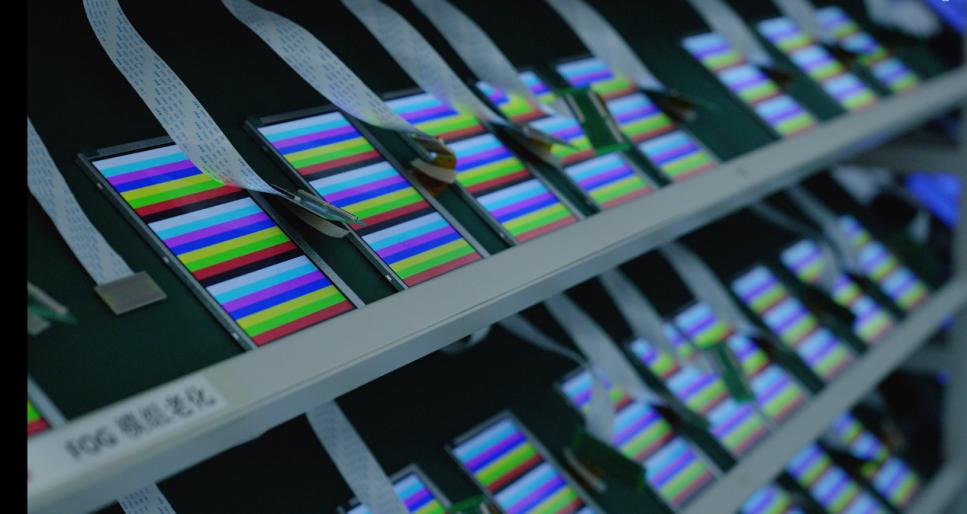

· Bewährte Herstellungsprozesse: 16 Jahre gesammelte Erfahrung haben uns zu einer umfassenden Beherrschung der Anwendung klassischer Treiber-ICs wie dem HX8238D verholfen. Von der COG-Verklebung und ITO-Folienlaminierung bis hin zu Alterungstests und 100 %-Inspektion haben wir ausgereifte und stabile Produktionsabläufe etabliert, um sicherzustellen, dass jedes Modul, das Sie erhalten, eine gleichbleibende Leistung, Zuverlässigkeit und Haltbarkeit liefert.

· Schmerzpunktorientiertes Design: Die Multischnittstellenkompatibilität (RGB/CCIR) und die breite Temperaturtoleranz in Industriequalität sind das Ergebnis von Designoptimierungen, die auf umfangreichem Kundenfeedback basieren. Wir verstehen, dass Kunden kleiner und mittlerer Serien ein „vielseitiges“ und robustes Display benötigen, um den unterschiedlichen Anforderungen mehrerer Projekte gerecht zu werden.

✅ Unsere moderate Größe bedeutet mehr Fokus und Flexibilität

· Schnelle Reaktion und Kommunikation: Keine umständlichen Verfahren, die für große Unternehmen typisch sind. Ihre technischen Anfragen, Spezifikationsbestätigungen oder Änderungswünsche werden direkt von erfahrenen Ingenieuren oder Projektmanagern bearbeitet, wobei die Reaktionszeiten in Stunden statt in Tagen gemessen werden.

· Flexible Anpassungsunterstützung: Ganz gleich, ob Sie Anpassungen der FPC-Länge, der Schnittstellen-Pinbelegung, der Helligkeit der Hintergrundbeleuchtung oder eine Kleinserienanpassung spezifischer Firmware-Initialisierungscodes benötigen, wir haben die Möglichkeit, schnell auf technische Antworten zu reagieren. Ihre Bestellung von 500 Einheiten wird mit der gleichen Priorität wie Großkunden behandelt.

· Fokussierter Wert: Wir sind auf die Herstellung kleiner bis mittelgroßer TFT- und Touchscreens spezialisiert, wobei sich alle Prozessverbesserungen und Qualitätskontrollmaßnahmen auf dieses Kerngeschäft konzentrieren. Was Sie erhalten, ist das Ergebnis eines Teams, das sich einem fokussierten Fachgebiet widmet.

✅ Wir schätzen unseren Ruf und sorgen für kontrollierte Qualität und stabile Versorgung

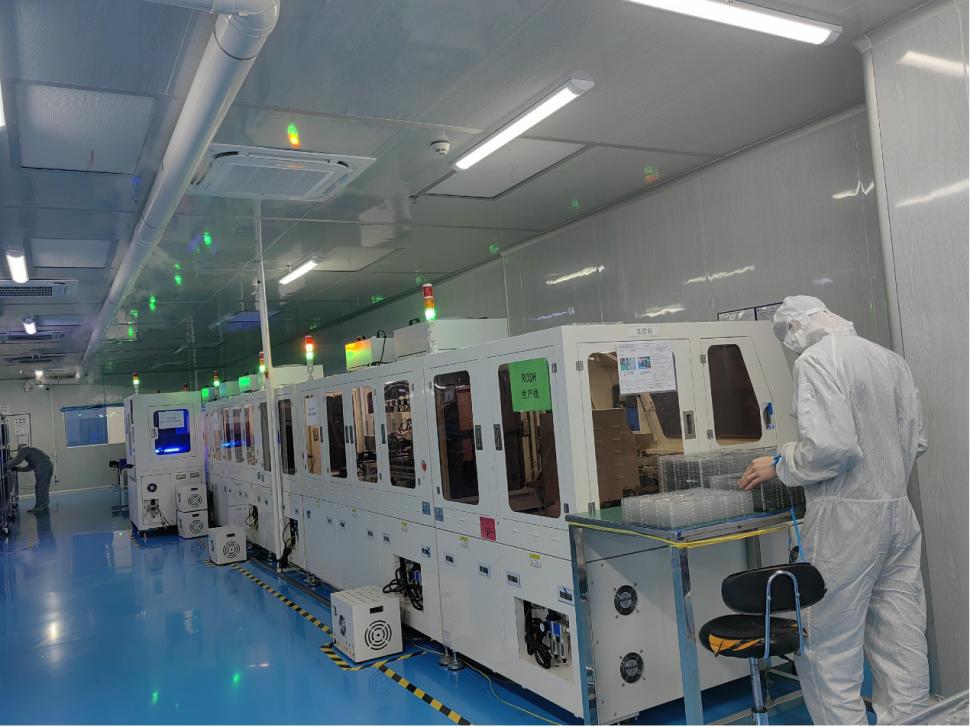

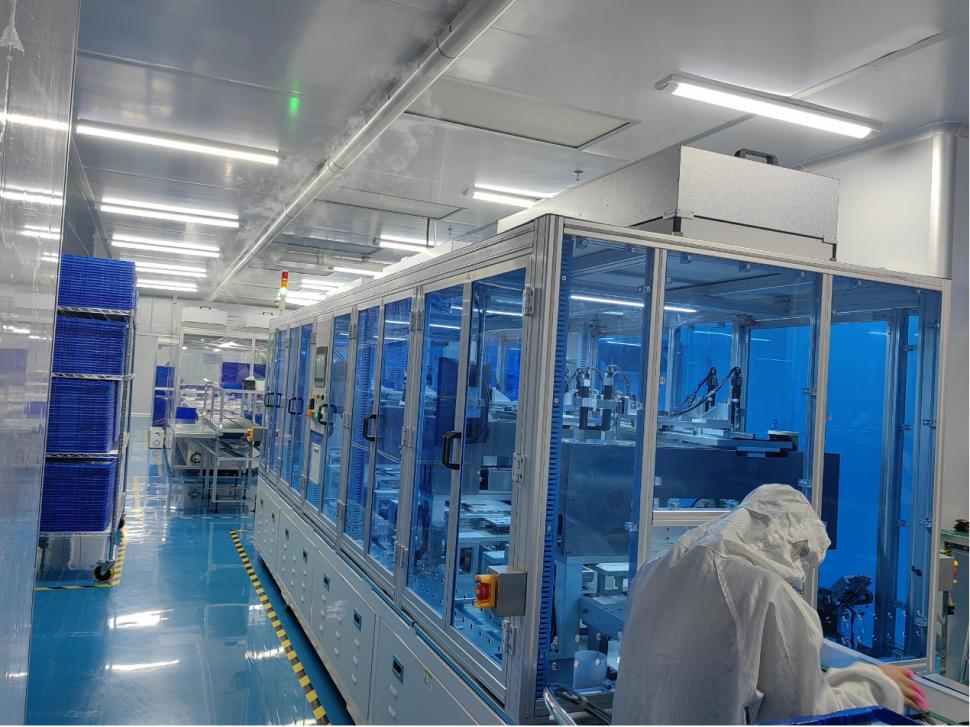

· Vollständiges internes Management: Von der Materialbeschaffung und SMT-Platzierung bis hin zur Modulmontage und -prüfung werden alle kritischen Prozesse in unseren eigenen Einrichtungen durchgeführt. Dies gewährleistet eine vollständige Rückverfolgbarkeit und Kontrolle der Qualität und eliminiert das Risiko von Qualitätsschwankungen, die durch Outsourcing verursacht werden.

· Langfristige Lieferverpflichtung: Wir sind uns der Bedeutung des Produktlebenszyklus für Ihre Projekte voll und ganz bewusst. Für klassische Komponenten wie den HX8238D haben wir ein sicheres Lagersystem eingerichtet und können eine garantierte kontinuierliche Versorgung gewährleisten, um Ihren langfristigen Produktionsbedarf ohne Sorgen zu unterstützen.

· Transparente Zusammenarbeit: Gerne stellen wir Ihnen detaillierte Datenblätter, Testberichte und sogar Prozesseinführungen zur Verfügung. Wir glauben, dass nur dann langfristige Partnerschaften aufgebaut werden können, wenn Kunden fundierte Kaufentscheidungen treffen.

✅ Umfassender Pre-Sales- und After-Sales-Support

· Einsatzbereiter Entwicklungssupport: Jedes Modul verfügt über klare Schnittstellendefinitionen, validierte Treibercodes (kompatibel mit gängigen MCU-Plattformen) und Schaltplanreferenzen, wodurch die Debugging-Zeit Ihrer Ingenieure erheblich verkürzt wird.

· Unterstützung bei der Produktionsimplementierung: Wenn Sie unsere Module zum ersten Mal verwenden, können wir Ihnen Richtlinien zum Löten, zu Vorsichtsmaßnahmen bei der Montage und zu einfachen Funktionstests geben, um Ihnen zu einer reibungslosen Massenproduktion zu verhelfen.

· Zuverlässige Qualitätssicherung: Alle Module werden vor dem Versand einer 100-prozentigen elektrischen Prüfung und Stichprobenzuverlässigkeitsprüfung unterzogen und sind durch eine 12-monatige Qualitätsgarantie abgesichert.

Zusammenfassend bedeutet die Entscheidung für uns, einen zuverlässigen Partner zu wählen, der Folgendes bietet:

Produkte, die durch 16 Jahre Branchenerfahrung verfeinert wurden + Agile Reaktionsfähigkeit auf Ihre individuellen Anforderungen als kleines und mittleres Unternehmen + Strenge Qualitätskontrolle, als ob wir unsere eigene Marke schützen würden.

Wir sind vielleicht nicht der größte Anbieter auf dem Markt, aber wir sind bestrebt, derjenige zu sein, der Sie am besten versteht und Ihnen die größtmögliche Sicherheit bietet.

FAQ

F1: Unterstützt dieser Bildschirm die Touch-Funktionalität?

Ja, dieses Modul integriert einen resistiven Touchscreen (ITO-Folie), der Single-Point-Touch unterstützt. Es verfügt über eine standardmäßige 4-Draht-Widerstandsschnittstelle und erfordert einen externen Touch-Control-Chip oder eine MCU mit integriertem ADC.

F2: Können Sie eine Version mit kapazitivem Touch anbieten?

Die aktuelle Standardversion verfügt über Resistive Touch. Für kapazitive Berührung (Unterstützung von Mehrpunktberührung) kontaktieren Sie uns bitte für eine individuelle Anpassung.

F3: Was ist der Unterschied zwischen CCIR656 und CCIR601 in der Schnittstelle? Wie soll ich wählen?

CCIR656 ist ein eingebettetes Synchronisationssignalformat (häufig für digitale Videostreams verwendet), während CCIR601 ein separates Synchronisationssignalformat ist. Wenn Ihr Prozessor standardmäßige ITU-R BT.656/BT.601-Videosignale ausgibt (z. B. bestimmte Multimedia-Prozessoren), ist eine direkte Verbindung möglich. Wenn Sie sich nicht sicher sind, geben Sie bitte Ihr Hauptsteuerungsmodell an und wir helfen Ihnen bei der Auswahl.

F4: Kann der Betriebstemperaturbereich von -10 °C bis +60 °C auf einen größeren Bereich erweitert werden?

Das Standardprodukt verfügt über diesen Temperaturbereich. Für industrielle Temperaturanforderungen wie -30 °C bis +80 °C kann eine kundenspezifische Anpassung besprochen werden, die in der Regel Anpassungen der Flüssigkristallmaterialien und Herstellungsverfahren umfasst.

F5: Sind passende Treiberplatinen oder Adapterplatinen verfügbar?

Wir können RGB-Adapterplatinen und Touch-Adapterplatinen (einschließlich Touch-ICs) bereitstellen, um Ihr Schaltungsdesign zu vereinfachen. Für Einzelheiten wenden Sie sich bitte an unser Vertriebsteam.

Produktions- und nutzungsbezogen

F6: Wie hoch ist der ESD-Schutzgrad des Moduls?

Das Modul hat ESD-Tests von ±8 kV (Luftentladung) / ±4 kV (Kontaktentladung) bestanden und erfüllt damit die Anforderungen allgemeiner Industrieumgebungen. Es wird empfohlen, bei der Gestaltung des Produktgehäuses entsprechende Erdungs- und Isolationsmaßnahmen zu ergreifen.

F7: Verursacht eine Reaktionszeit von 15 ms Bewegungsunschärfe?

15 ms ist die typische Reaktionszeit von Grau zu Grau, was für die meisten Szenarien wie industrielle Steuerung, Instrumentierung und interaktive Schnittstellen ausreichend ist. Für die Wiedergabe von Videos mit hoher Geschwindigkeit (z. B. über 30 Bilder pro Sekunde) wird empfohlen, die tatsächliche dynamische Bildleistung zu bewerten.

F8: Wie ist die Hintergrundbeleuchtung des Moduls angeschlossen?

Das Modul selbst enthält keine Treiberschaltung für die Hintergrundbeleuchtung, stellt jedoch LED-Hintergrundbeleuchtungspins (normalerweise +3,3 V und GND) bereit. Sie müssen eine externe Konstantstromquelle oder einen Treiberschaltkreis für die Hintergrundbeleuchtung anschließen. Der Strom hängt von der seriell-parallelen Anordnung der Backlight-LEDs ab (typischer Wert: ca. 60-100mA).
