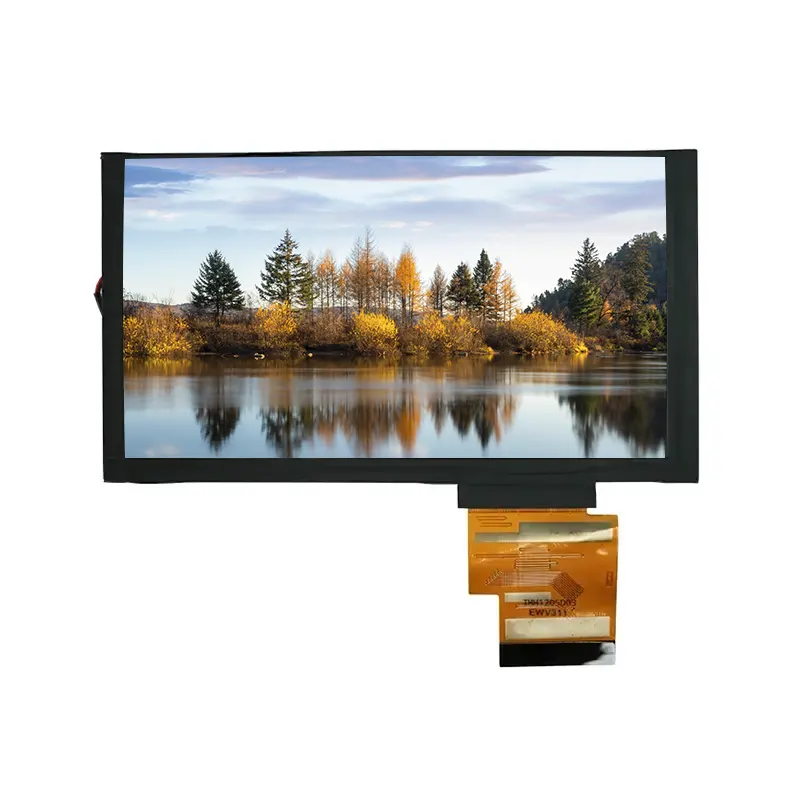

6,2-Zoll-Breittemperatur-TN-TFT-LCD-Bildschirmmodul

Hauptanwendungsszenarien

• Industrielle Schalttafeln: Fabrikautomatisierungsgeräte, SPS-Steuerungssysteme, Mensch-Maschine-Schnittstellen (HMI)

• Anzeigesysteme im Fahrzeug: Armaturenbretter für Nutzfahrzeuge, Terminals für Logistikfahrzeuge, spezielle Fahrzeugkontrollbildschirme

• Displays für Outdoor-Ausrüstung: Solarenergie-Überwachungssysteme, Outdoor-Zahlungsterminals, öffentliche Informationsdisplays

• Displays für medizinische Geräte: Tragbare medizinische Instrumente, Zusatzdisplays für Diagnosegeräte

• Smart Home Control: Bedienfelder für die Gebäudeautomation, intelligente zentrale Steuerungssysteme

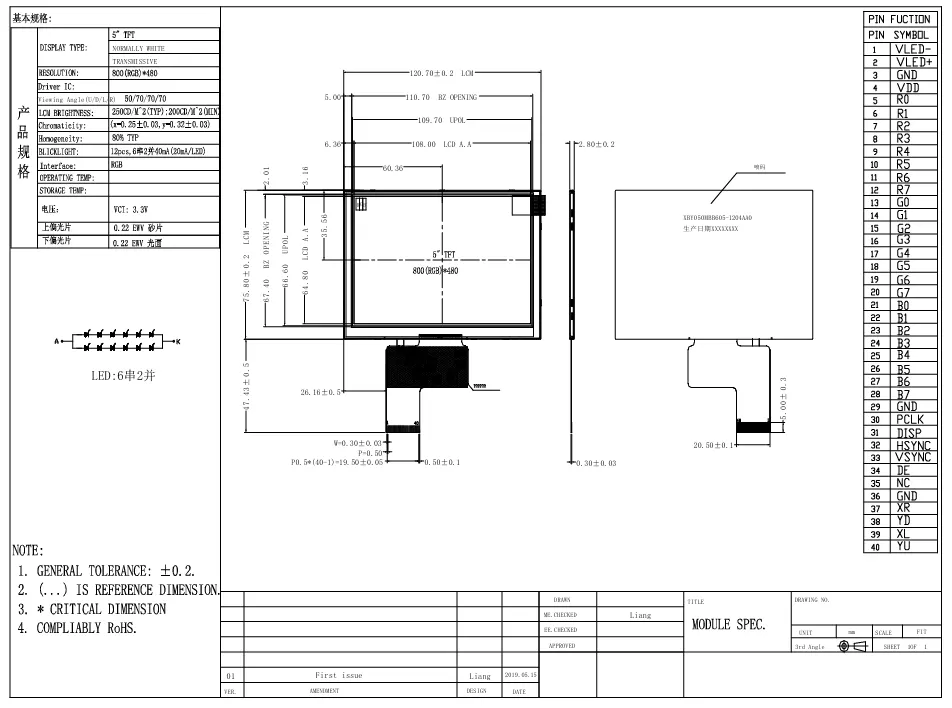

Tianfu 6,2' Wide Temp TN TFT LCD-Bildschirmmodul auf Lager Spezifikation

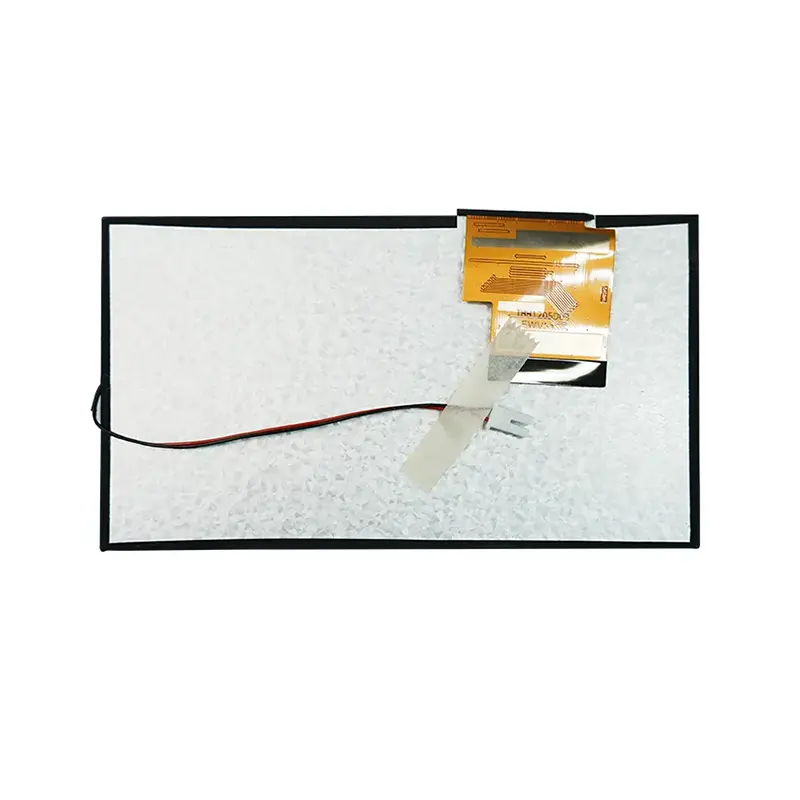

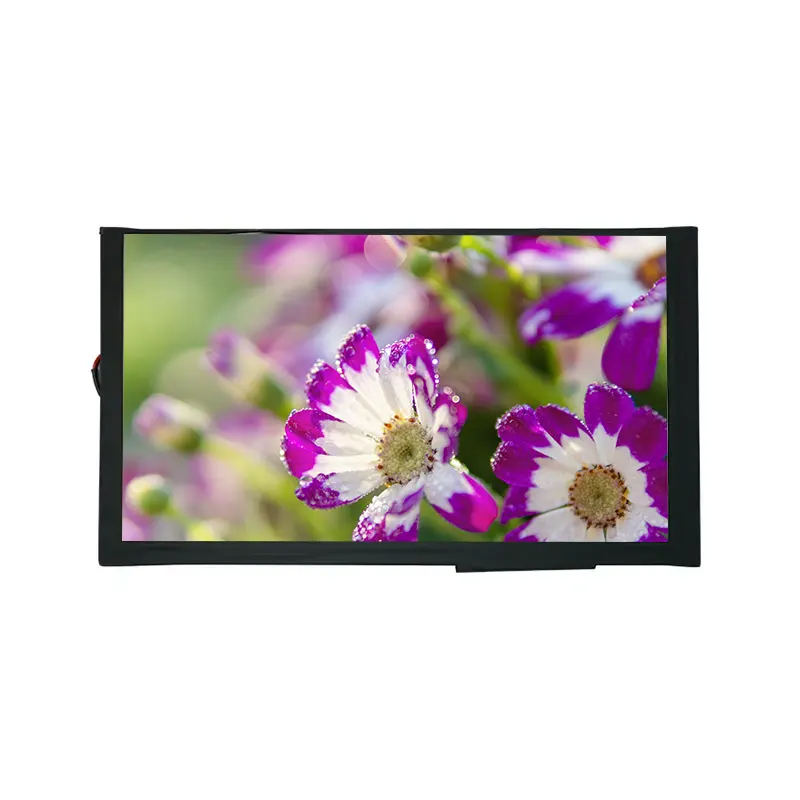

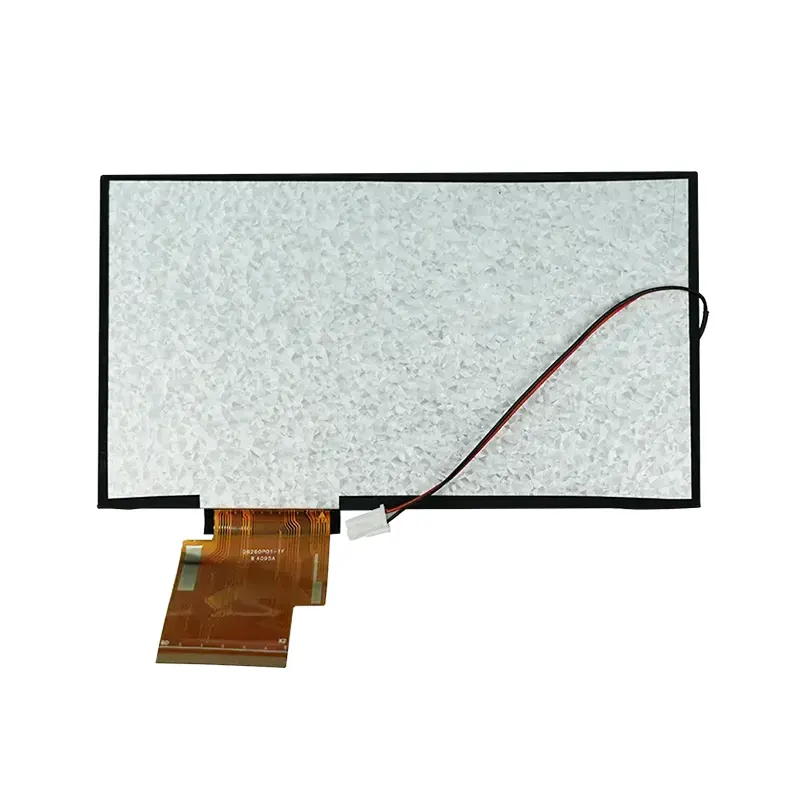

Tianfu-kundenspezifisches 6,2-Zoll-Breittemperatur-TN-TFT-LCD-Bildschirmmodul – Details

Vorteile der optischen Leistung

Display mit hoher Helligkeit: Mit einer typischen Helligkeit von 500 cd/m² ist es fast doppelt so hell wie Standard-Displays für Verbraucher (250–300 cd/m²) und sorgt so für perfekte Lesbarkeit auch bei direkter Sonneneinstrahlung oder starkem Umgebungslicht.

Große Betrachtungswinkel: Erreicht einen Betrachtungswinkel von 150° (CR≥10) sowohl horizontal als auch vertikal. Diese Funktion ist von entscheidender Bedeutung, wenn mehrere Bediener gleichzeitig auf den Bildschirm schauen müssen oder wenn das Gerät an unkonventionellen Positionen installiert ist.

Schnelle Reaktion: Eine Gesamtreaktionszeit von 25 ms (Anstieg + Abfall) sorgt für dynamische Informationsaktualisierungen ohne Bewegungsunschärfe und eignet sich daher für die Anzeige von Echtzeitdaten, die Überwachung von Feeds und einfache animierte Schnittstellen.

Farbleistung: Verfügt über einen 50 % NTSC-Farbraum. Obwohl es nicht so umfangreich ist wie High-End-Consumer-Displays, erfüllt es vollständig die Anforderungen für industrielle Indikatoren, Statusmeldungen und grafische Datenvisualisierung.

Umweltanpassungsfähigkeit und Zuverlässigkeit

Breiter Temperaturbetrieb: Betriebstemperaturbereich von -20 °C bis 70 °C, geeignet für Umgebungen von Kühlhäusern bis hin zu Werkstätten mit hohen Temperaturen. Der Lagertemperaturbereich ist mit -30 °C bis 80 °C sogar noch größer, was die Sicherheit beim Transport und bei der Lagerung gewährleistet.

Robustes Hintergrundbeleuchtungssystem: Verwendet eine Reihe von 21 weißen LEDs mit einem Netzteildesign von 9,6 V/210 mA und sorgt für eine gleichmäßige und stabile Hintergrundbeleuchtung mit einer typischen Lebensdauer von über 50.000 Stunden.

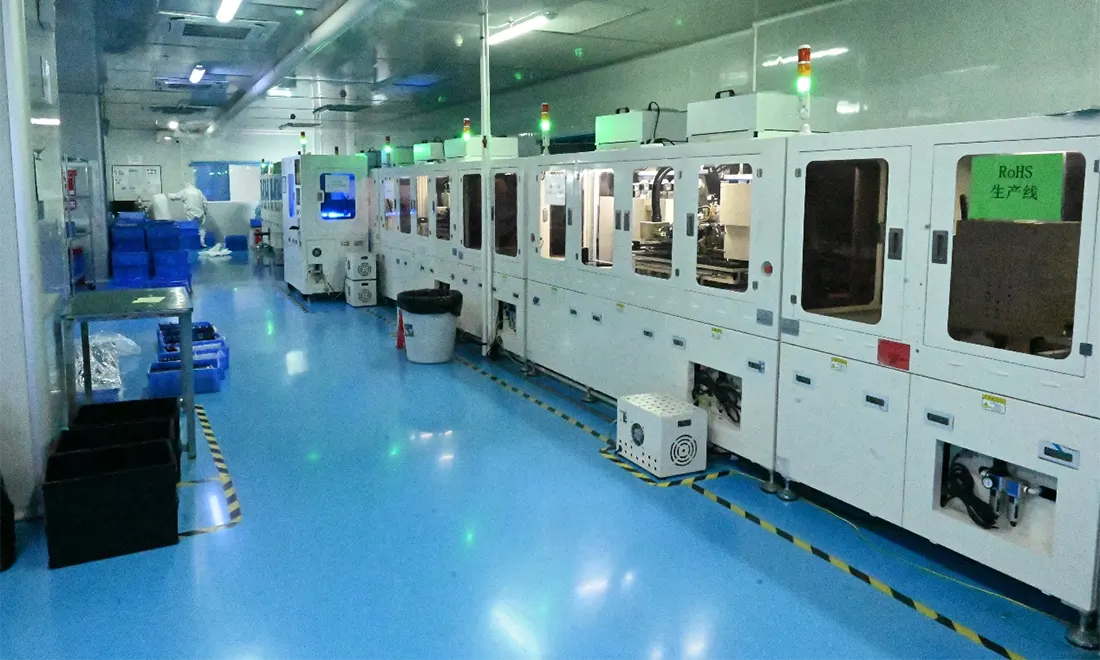

Produktionsqualitätskontrolle

• Stichprobenartige Probenahme für Tests bei hohen Temperaturen und hoher Luftfeuchtigkeit (85 °C/85 % relative Luftfeuchtigkeit für 240 Stunden) pro Charge.

• Thermoschocktest (-20 °C ⇄ 70 °C für 1000 Zyklen).

• Vibrations- und mechanische Stoßprüfungen zur Erfüllung der Installationsanforderungen für Industrieanlagen.

Leistungskonsistenzgarantie

• Helligkeitsgleichmäßigkeit auf über 85 % kontrolliert.

• Keine Garantie für helle/dunkle Pixel (Null-Fehler-Pixelqualität auf Anfrage erhältlich).

• Farbkonsistenz zwischen Chargen, kontrolliert mit ΔE < 5.

Kompatibilitäts- und Integrationsunterstützung

• Unterstützt Standard-RGB-Schnittstelle, kompatibel mit gängigen Industrieprozessoren.

• Bietet detaillierte Schnittstellendefinitions- und Timing-Spezifikationsdokumente.

• Optionale resistive oder kapazitive Touchpanels (separat erhältlich).

• Bietet Referenzschaltungsdesigns und Initialisierungscodebeispiele.

Was macht Tianfu seit 16 Jahren zur ersten Wahl unserer Kunden?

Ein Jahrzehnt Erfahrung: Mit über 10 Jahren Erfahrung im Bereich industrieller Displaylösungen verstehen wir die einzigartigen Anforderungen industrieller Anwendungen genau. Im Gegensatz zu Verbraucherdisplays, bei denen extreme Farben und schlanke Profile im Vordergrund stehen, konzentrieren wir uns auf Zuverlässigkeit, Umweltanpassungsfähigkeit und Langzeitstabilität.

Bewährte Feldleistung: Unsere Anzeigemodule wurden in über 5.000 industriellen Einsätzen weltweit validiert, darunter:

• Windenergie-Überwachungssysteme in der extremen Kälte Nordeuropas (Dauerbetrieb bei -25°C)

• Instrumentierung von Ölbohrplattformen bei den hohen Temperaturen im Nahen Osten (Umgebungstemperaturen von über 50 °C)

• MES-Terminals (Manufacturing Execution System) rund um die Uhr verfügbar

Verpflichtung zum technischen Support

• Bereitstellung umfassender technischer Dokumentation und Integrationsleitfäden.

• Ein technisches Support-Team mit durchschnittlich mehr als 8 Jahren Erfahrung mit industriellen Elektronikprodukten.

• Unterstützung für Mustertests und schnelle Lieferung bei Kleinserienbestellungen.

• Eine Verpflichtung zur langfristigen Versorgung und Lebenszyklusunterstützung für Industrieprodukte.

Ein Fall unseres Kunden: Display-Upgrade für intelligente Lagerlogistikterminals

Kundenhintergrund und Herausforderungen: Ein großes E-Commerce-Logistikzentrum musste dringend die Displays seiner mobilen Datenterminals (PDAs) im Lager aufrüsten. Den ursprünglichen Bildschirmen fehlte bei der intensiven Beleuchtung des Lagers die ausreichende Helligkeit, was es für die Bediener schwierig machte, Barcode-Scans und Bestandsinformationen zu lesen. Darüber hinaus führten die erheblichen Temperaturschwankungen im Lager (von Kühlzonen bis hin zu heißen Sommerbedingungen) dazu, dass Standardsiebe langsamer wurden oder ausfielen, was die Sortiereffizienz und -genauigkeit erheblich beeinträchtigte.

Unsere Lösung: Der Kunde hat sich für unser 6,2' Wide Temp TN TFT LCD-Bildschirmmodul entschieden. Seine hohe Helligkeit von 500 cd/m² sorgt für klare Sicht bei allen Lichtverhältnissen. Der große Betriebstemperaturbereich von -20 °C bis 70 °C passt sich perfekt an die komplexe Lagerumgebung an und garantiert einen stabilen Gerätebetrieb das ganze Jahr über. Darüber hinaus ermöglicht der weite Betrachtungswinkel von 150° dem Bediener das einfache Lesen von Informationen, unabhängig davon, wie er das Gerät hält.

Anwendungsergebnisse: Nach der Geräteaufrüstung verbesserte sich die Effizienz der Sortierer beim Lesen der Bildschirminformationen um über 30 %, und die durch Anzeigeprobleme verursachte Fehlerquote sank erheblich. Kundenfeedback zeigt, dass die Zuverlässigkeit des Displays die Ausfallzeiten der Geräte für Wartungsarbeiten drastisch reduziert hat und eine solide Grundlage für den „regelmäßigen Betrieb des intelligenten Logistiksystems“ bietet.

F1: Ist dieses Display im Freien bei direkter Sonneneinstrahlung deutlich sichtbar?

A: Ja, absolut. Das 500 cd/m² hohe Helligkeitsdesign wurde speziell für den Außenbereich und hohe Umgebungslichtbedingungen entwickelt. Im Vergleich zu Standard-Handybildschirmen (typischerweise 300–400 cd/m²) behält unser Display eine hervorragende Lesbarkeit bei hellem Licht. Für optimale Ergebnisse empfehlen wir die Kombination mit einer Anti-Glare-Oberflächenbehandlung (AG).

F2: Beinhaltet der Betriebstemperaturbereich von -20 °C bis 70 °C die Starttemperatur?

A: Ja, dies ist der gesamte Betriebstemperaturbereich, einschließlich Kalt- und Warmstarts. Bei -20 °C kann es etwas länger dauern, bis das Display seine maximale Helligkeit erreicht (normalerweise 30–60 Sekunden), es wird jedoch normal angezeigt. Für extremere Anwendungen können wir auf Anfrage Sonderausführungen anbieten.

F3: Ist ein Kontrastverhältnis von 140:1 ausreichend? Es scheint niedriger zu sein als bei Konsumgütern.

A: Die Kontrastverhältnisstandards für Industriedisplays unterscheiden sich von denen für Verbraucherprodukte. Der Wert von 140:1 wird bei einer hohen Helligkeit von 500 cd/m² gemessen. Die tatsächliche visuelle Leistung ist deutlich besser als bei Verbraucherbildschirmen, die mit der gleichen Helligkeitsstufe betrieben werden. Unsere Optimierung sorgt für bestmögliche Lesbarkeit in industriellen Umgebungen, die häufig Störungen durch Umgebungslicht ausgesetzt sind.

F4: Verursacht eine Reaktionszeit von 25 ms Bewegungsunschärfe?

A: Für industrielle Anwendungen ist eine Gesamtreaktionszeit von 25 ms völlig ausreichend. Industrielle Schnittstellen bestehen in erster Linie aus Datenaktualisierungen und Statusanzeigen und nicht aus der Hochgeschwindigkeits-Videowiedergabe. Diese Reaktionszeit gewährleistet eine reibungslose Aktualisierung dynamischer Daten und sorgt gleichzeitig für eine bessere Spannungsstabilität und eine längere Lebensdauer.

F5: Unterstützt es Touch-Funktionalität?

A: Bei diesem Produkt handelt es sich um ein zentrales Display-Modul, wir können jedoch eine komplette Display- und Touch-Integrationslösung anbieten. Wir arbeiten mit mehreren hochwertigen Touchpanel-Anbietern zusammen, um entweder Resistive (besser für die Bedienung mit Handschuhen) oder Kapazitive Touch-Lösungen anzubieten und so sicherzustellen, dass optische Leistung und Zuverlässigkeit perfekt aufeinander abgestimmt sind.

F6: Wie hoch ist die Lebensdauer der Hintergrundbeleuchtungs-LEDs und ist ein Austausch schwierig?

A: Das Hintergrundbeleuchtungssystem ist für eine Lebensdauer von über 50.000 Stunden ausgelegt (ca. 5–6 Jahre bei normaler Nutzung). Die LEDs nutzen ein Array-Design, sodass der Ausfall einer einzelnen LED nicht zum Ausfall der gesamten Hintergrundbeleuchtung führt. Für Anwendungen, die eine höhere Zuverlässigkeit erfordern, können wir Versionen mit redundantem Aufbau anbieten.

F7: Wie hoch ist die Mindestbestellmenge (MOQ) und wie lang ist die Vorlaufzeit?

A: Die Mindestbestellmenge für Standardmodelle beträgt 100 Einheiten, während Muster ab 1 Einheit erhältlich sind. Die spezifischen Lieferzeiten entnehmen Sie bitte der Tabelle unten. Eilaufträge können für eine beschleunigte Produktion ausgehandelt werden. Wir unterhalten Sicherheitsbestände für unsere beliebtesten Modelle, um den dringenden Bedarf unserer Kunden zu decken.

Tianfu-Vorlaufzeit
