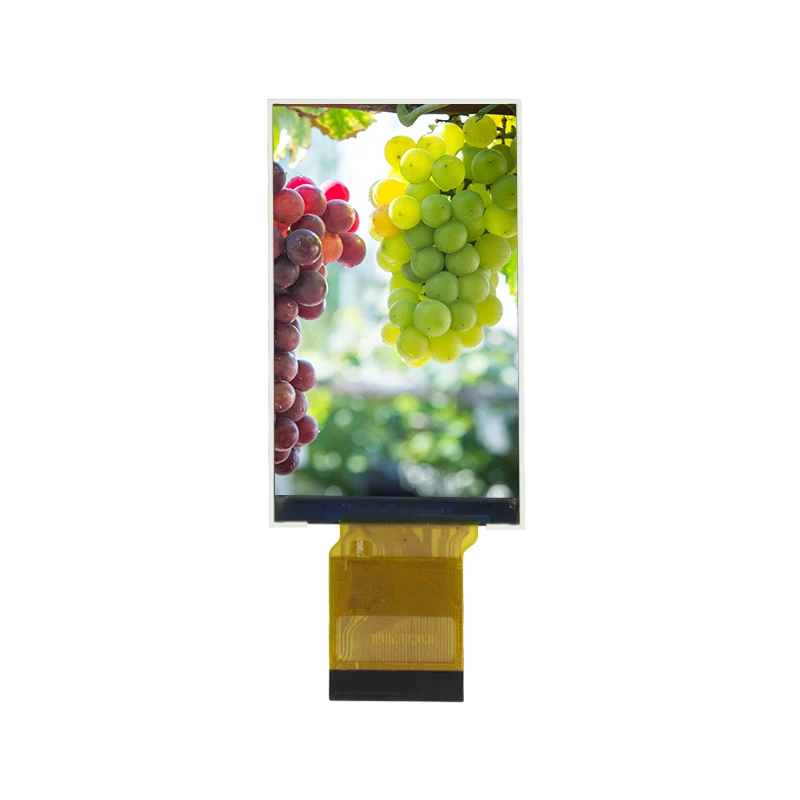

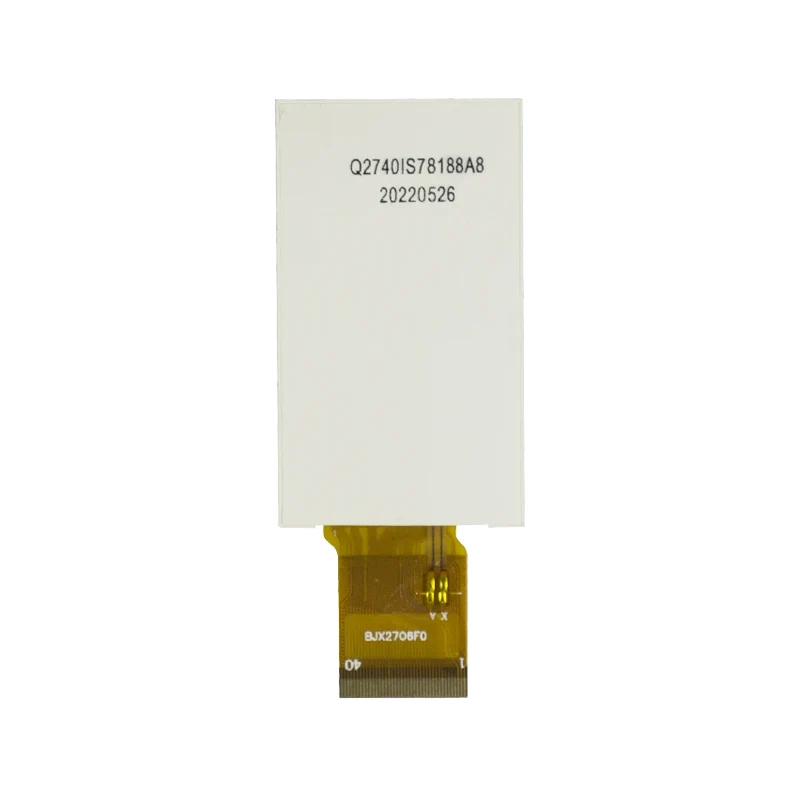

3,92-Zoll-Wide-Temp-IPS-TFT-LCD-Bildschirmmodul

Als professioneller chinesischer LCD-Hersteller und kundenspezifischer Lieferant stellt Tianfu dieses 3,92-Zoll-IPS-TFT-LCD-Bildschirmmodul mit breitem Temperaturbereich vor und legt dabei Wert auf hohe Kosteneffizienz und Zuverlässigkeit. Dieses Modul nutzt den ST7796-Treiber-IC, verfügt über eine Auflösung von 320 x 320, unterstützt 16,7 Millionen Farben und liefert klare, detaillierte und stabile Bilder auf einem 3,92-Zoll-IPS-Bildschirm mit weiten Betrachtungswinkeln. Das Produkt verfügt über einen breiten Betriebstemperaturbereich (-20 °C bis +70 °C) und eignet sich daher für raue Umgebungen wie Außen-, Industrie- und Automobilanwendungen. Es unterstützt außerdem MCU/SPI-Schnittstellen und einen großen Spannungsbereich (2,5 V–3,6 V), was es ideal für tragbare Geräte und Geräte mit geringem Stromverbrauch macht.

Wozu ist es fähig?

Echtzeit-Informationsvisualisierung: Zeigt Grafiken, Symbole, Texte und Datenschnittstellen übersichtlich an

Kern der Mensch-Maschine-Schnittstelle (HMI): Bietet Benutzern eine intuitive berührungs- oder tastenbasierte interaktive Schnittstelle

Betrieb mit geringem Stromverbrauch: Breites Spannungsdesign (2,5 V–3,6 V), ideal für batteriebetriebene oder tragbare Geräte

Stabile Leistung über einen weiten Temperaturbereich: Funktioniert zuverlässig in rauen Umgebungen von -20 °C bis +70 °C und gewährleistet Zuverlässigkeit für Außen-, Industrie- und Automobilanwendungen

Spezifikation

Details zum Tianfu 3,92-Zoll-Wide-Temp-IPS-TFT-LCD-Bildschirmmodul

Tragbare Monitore: Zeigen Herzfrequenz, Blutsauerstoff und Blutdruckwellen deutlich an. Handdiagnosegeräte: Schnittstellen für Ultraschallbildgebungs- und Körpertemperatur-Screeninggeräte

Automobil & Transport

Zusatzbildschirme für die Kfz-Zentralsteuerung: Anzeige für Klimaanlagensteuerung und Reifendrucküberwachung. Instrumententafeln für Elektrofahrzeuge: Anzeige für Batteriestand, Geschwindigkeit und Navigationswarnungen

Industrielle Automatisierung und HMI

Industrielle Schalttafeln: SPS-Statusüberwachung und Visualisierung von Produktionsliniendaten

Smart Home Control Screens: Integrierte Schnittstelle für Sicherheit, Temperaturregelung und Beleuchtung

Test- und Messgeräte

Oszilloskope und Spektrumanalysatoren: Wellenform-Rendering in Echtzeit

Intelligente Stromzähler und Energiemanagement: Stromverbrauchskurven und Anzeige von Alarminformationen

Unterhaltungselektronik und intelligente Geräte

Smartwatches/Fitnessgeräte: Angepasst für rundes UI-Design

Home Appliance Panels: Interaktive Schnittstellen für Kaffeemaschinen und Backöfen.

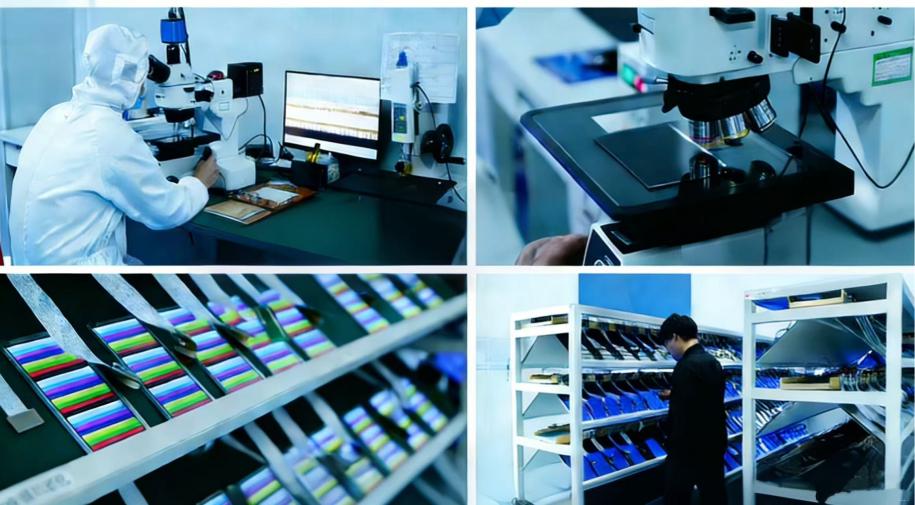

Die Qualitätskontrolle steht im Mittelpunkt unserer Arbeit.

Zuverlässigkeitstests (konform mit Industriestandards)

Hochtemperatur-Lagertest: Dauerbetrieb für 240 Stunden bei 80 °C, wobei nach der Wiederherstellung die volle Funktionalität erhalten bleibt.

Lagerungstest bei niedrigen Temperaturen: Dauerbelastung für 240 Stunden bei -30 °C, ohne Einfrieren der Flüssigkristalle oder Funktionsstörungen.

Betriebstest bei hohen Temperaturen und hoher Luftfeuchtigkeit: Dauerbetrieb für 240 Stunden bei 60 °C und 90 % relativer Luftfeuchtigkeit, ohne Korrosion oder Anzeigeanomalien.

Produktions- und Qualitätskontrollstandards

Vollautomatische SMT-Bestückung: Gewährleistet eine gleichbleibende Lötqualität.

100 % Power-On-Inspektion: Pixeltest, Farbgleichmäßigkeitsanalyse und Überprüfung der Hintergrundbeleuchtungsleistung.

Einbrenntest: 48 Stunden Dauerbetrieb bei Raumtemperatur zur Beseitigung fehlerhafter Produkte im Frühstadium.

Wie können wir ein LCD für Sie anpassen?

Anpassungsdienste und Prozessablauf

Anpassbare Optionen

Schnittstellenanpassung: SPI/MCU-Prioritätskonfiguration und Anpassung der Pin-Sequenz.

Abstimmung der Hintergrundbeleuchtung: Anpassung von Helligkeit, Farbtemperatur (2700 K–6500 K) und Dimmmethode (PWM/analog).

Oberflächenbehandlung: Blendfreie Beschichtung, Anti-Fingerprint-Beschichtung und glänzende/matte Laminierungsoptionen.

Modifizierung des Formfaktors: Anpassung der FPC-Länge und Schnittstellenposition, mit Unterstützung für individuelles Lochen.

Touchscreen-Integration: Resistiver/kapazitiver Touchscreen (unterstützt bis zu 10-Punkt-Berührung).

Prozessablauf

Anforderungsanalyse: Beratung des technischen Teams zur Bestätigung von Lösungs-, Schnittstellen- und Umgebungsanforderungen.

Lösungsdesign: Bereitstellung von Schaltplänen und Treiberinitialisierungscode (kompatibel mit Arduino, STM32, Raspberry Pi).

Musterherstellung: Lieferung von 3–5 Testmustern innerhalb von 5–7 Werktagen.

Verifizierung und Fehlerbehebung: Unterstützung bei Displaytests, Stromverbrauchsoptimierung und Temperaturanstiegstests.

Kleinserien-Testproduktion: Erste Charge von 50–500 Einheiten, begleitet von Inspektionsberichten.

Massenproduktion: Lieferung innerhalb von 15–20 Tagen, mit Dokumentation der Chargenqualität.
