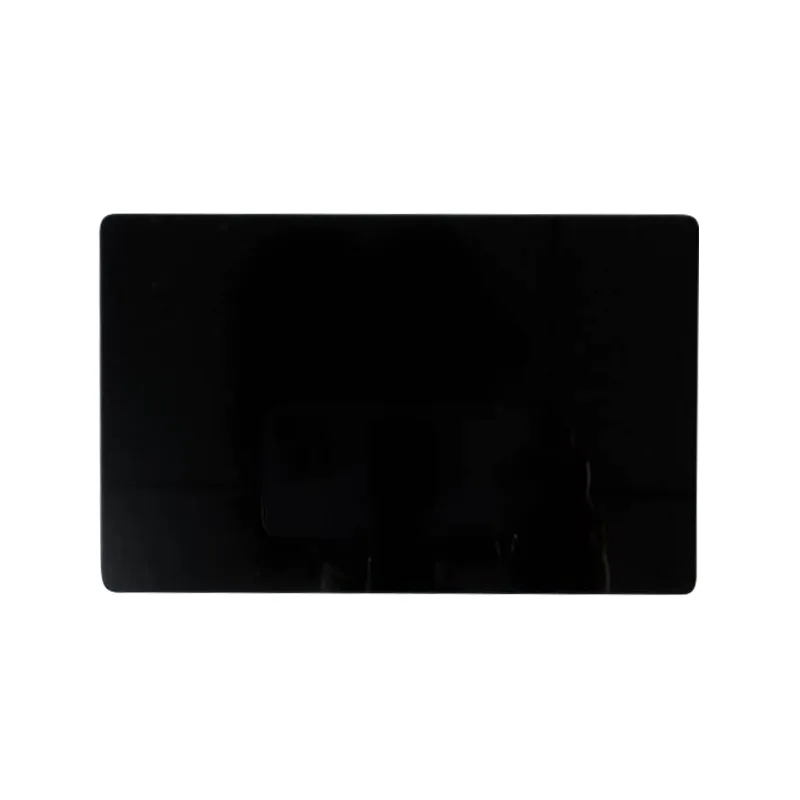

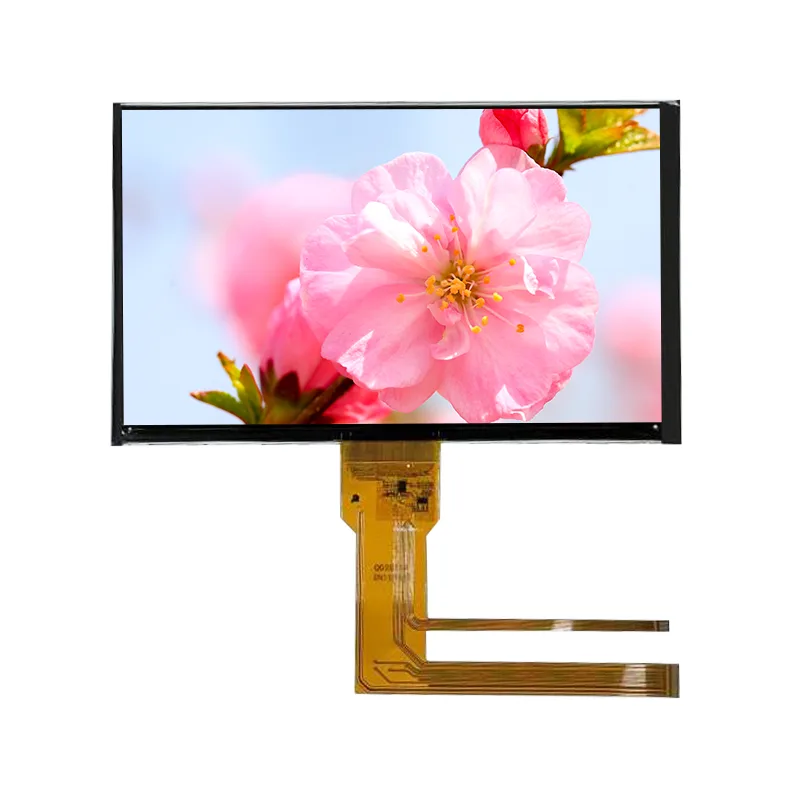

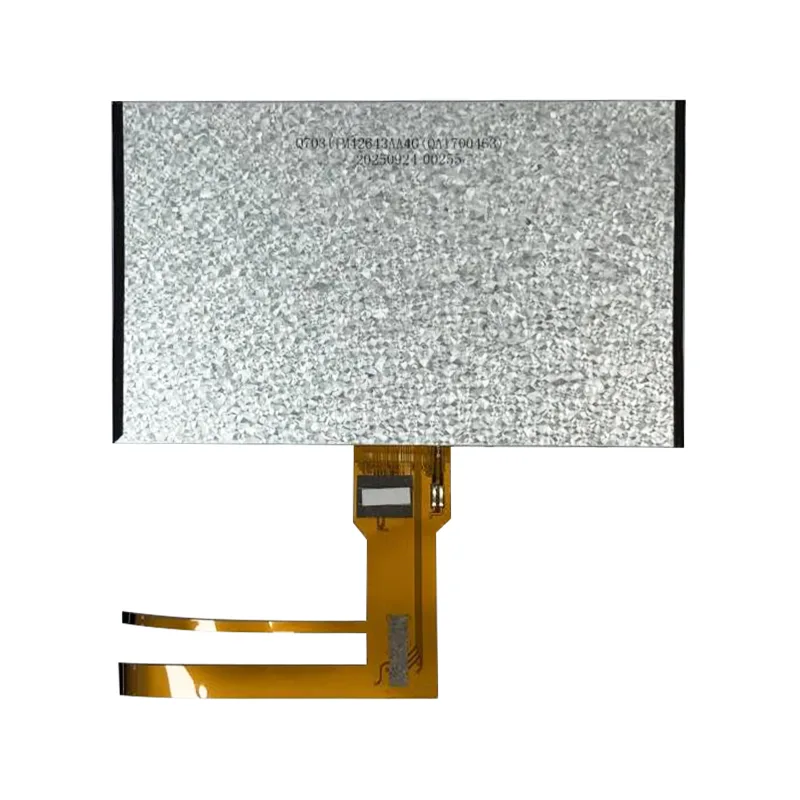

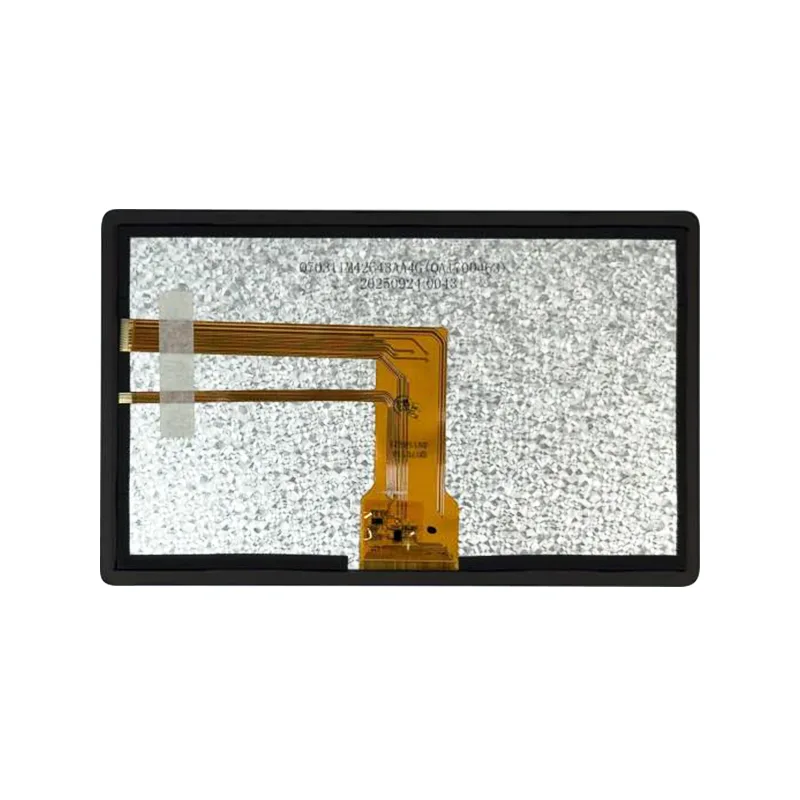

7,0 Zoll ultradünnes IPS-Thin-In-Cell-Touchscreen-Modul für Smart Home

❌ Häufige Herausforderungen:

Schlechte Farbgenauigkeit auf Displays, nicht reagierende Touch-Bedienelemente und hoher Stromverbrauch führen zu einer kurzen Akkulaufzeit.

✅ Unsere Lösung:

• Integrierte In-Cell-Touch-Technologie: Verwendet In-Cell-LCD-Panels, bei denen die Touch- und Anzeigeebenen in einer Einheit verschmolzen sind. Dies sorgt für eine schnellere Touch-Reaktion und ermöglicht ein schlankeres Geräteprofil.

• Lebendige, naturgetreue Farben: Unterstützt 16,7 Millionen Farben und einen breiten Farbraum (45–50 % NTSC). Dadurch wird sichergestellt, dass medizinische Daten und Smart-Home-Schnittstellen mit natürlicher und präziser Farbwiedergabe angezeigt werden.

• Low-Power-Design: Betrieb im Niederspannungsbereich von 3,0 V–3,6 V (typisch 3,3 V). In Kombination mit einer kantenbeleuchtenden Hintergrundbeleuchtungsstruktur verbrauchen unsere Module 20 % weniger Strom als herkömmliche Designs, was die Batterielebensdauer in tragbaren Geräten erheblich verlängert.

Industrielle Steuerungsanwendungen (SPS-Panels/Smart Meter)

❌ Häufige Herausforderungen:

Anzeigefehler bei niedrigen Werkstatttemperaturen, schlechte Sichtbarkeit der Parameter bei starkem Umgebungslicht und Überhitzungsschäden durch Dauerbetrieb rund um die Uhr.

✅ Unsere Lösung:

• Betrieb bei weitem Temperaturbereich: Entwickelt für den Betrieb von -20 °C bis 70 °C und für Lagertemperaturen von -30 °C bis 80 °C. Dies gewährleistet zuverlässige Leistung in eiskalten Werkstätten im Norden oder in Hochtemperatur-Geräteräumen.

• Hoher Kontrast und hohe Helligkeit: Mit einem Kontrastverhältnis von 1500:1 und einer Helligkeit von 300–350 Nits (cd/m²) bleibt jedes Detail – von den Zählerständen bis hin zu den Bedientasten – deutlich sichtbar, egal ob in schwach beleuchteten Werkstätten oder bei direkter, intensiver Beleuchtung.

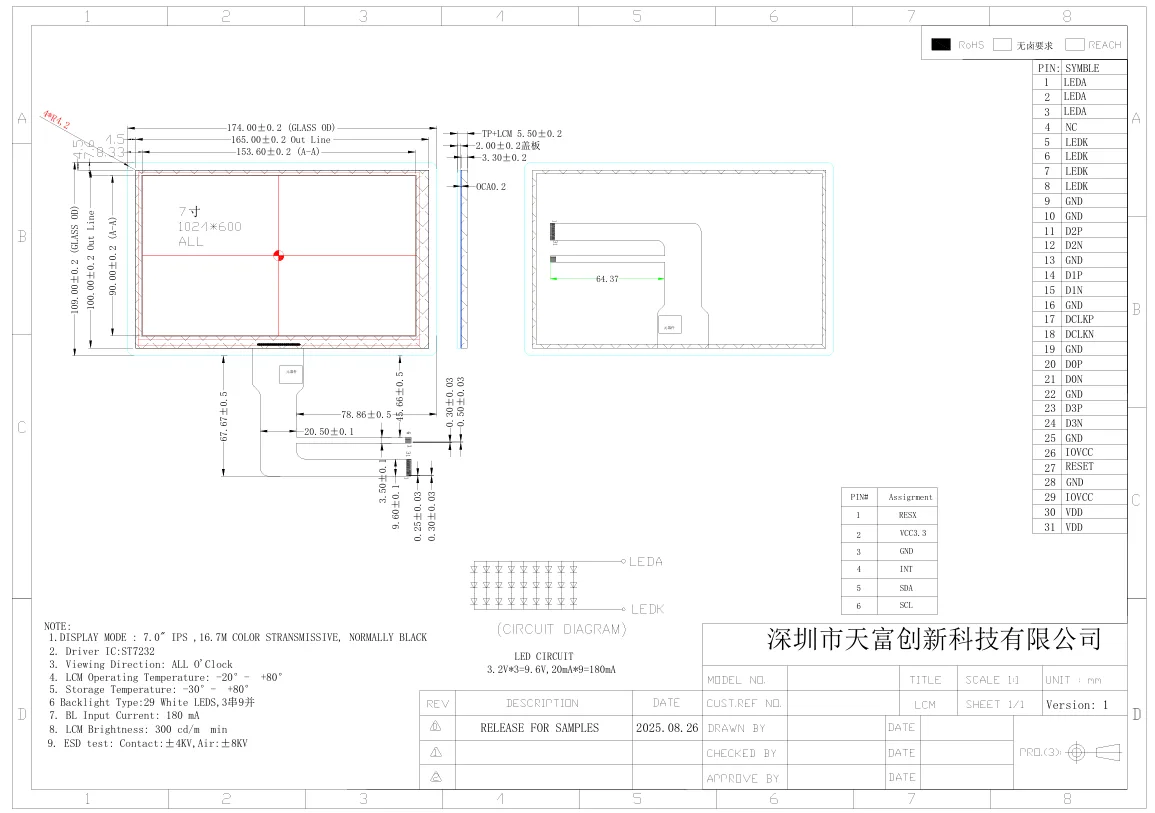

• Robustes und kompaktes Design: Verfügt über ein ultraschlankes Profil von nur 5,5 mm (Gesamtabmessungen: 174,0 × 109,0 × 5,5 mm) und passt in enge Geräteanordnungen. Es besteht aus hochtemperaturbeständigen PCB-Materialien und gewährleistet 10.000 Stunden ununterbrochenen, störungsfreien Betrieb unter anspruchsvollen Industriebedingungen.

📌 Unser Kundenprofil: Ein Mart-Home-Hersteller.

🔍 Kundenanforderungen: Ein 7-Zoll-LCD-Modul, das einen Betrieb bei weiten Temperaturen und einen geringen Stromverbrauch erfordert. Die Kernforderungen waren „geringe Mindestbestellmenge (Erstcharge 500 Stück) + schnelle Debugging-Unterstützung.“

✅ Unsere Lösung:

Hardwarekompatibilität: Bereitstellung eines TTL-Schnittstellenmoduls, das mit der vorhandenen STM32-MCU-Plattform des Kunden kompatibel ist. Es wurde der Treiber-IC (ST7232) verwendet und für eine nahtlose Integration wurde gebrauchsfertiger Treibercode bereitgestellt.

Kundenspezifische Anpassung: Feinabstimmung der Montagelochpositionen, um sie genau an die Geräteabmessungen des Kunden anzupassen. Die aktive Anzeigefläche von 153,6 × 90,0 mm passte perfekt zum Panel-Layout.

Technischer Support: Ein spezieller Techniker wurde für das 1:1-Remote-Debugging zugewiesen und löste Schnittstellenkommunikationsprobleme innerhalb von 2 Stunden.

📊 Ergebnisse für den Kunden:

Reduzierter Geräteentwicklungszyklus von 15 Tagen auf nur 7 Tage.

Bei der ersten Charge wurde eine Fehlerquote von nur 0,2 % erreicht, was deutlich unter dem Branchendurchschnitt von 1 % liegt.

Sicherung einer stabilen monatlichen Folgebestellung von 2.000 Einheiten.

Artikelspezifikation

Einzelheiten

1. Globale Compliance, problemloser Export

✅ Vollständige Zertifizierung: Hergestellt nach ISO9001-zertifizierten Prozessen; LCD-Anzeigemodule sind RoHS- und CE-konform.

✅ Dokumentationsunterstützung: Erhalten Sie sofort nach Auftragserteilung vollständige Zertifizierungsberichte und Materialdeklarationen (SDS), was die Werksaudits beim Kunden beschleunigt.

2. Flexible Anpassung, unterstützt kleine Chargen

✅ Anpassungsoptionen: Schnittstelle (z. B. TTL MIPI, MCU optional), Farbe der Hintergrundbeleuchtung (weiß/warmes Gelb), Helligkeit und Positionen der Montagelöcher.

✅ Lieferzeit: Standardprodukte werden innerhalb von 48 Stunden versendet. Benutzerdefinierte Prototypen benötigen 7 Tage, die vollständige Lieferung erfolgt in 15 Arbeitstagen.

✅ Niedrige MOQ: Die Mindestbestellmenge beginnt bei nur 1 Einheit.

3. Zuverlässige After-Sales-Partnerschaft ohne Risiko

✅ Qualitätsversprechen: Verwendet Panels der Güteklasse A+ und Markenkomponenten. Es gibt eine 1-jährige Garantie und kostenlosen Ersatz bei nichtmenschlichen Schäden.

✅ Technischer Support: 24/7-Service per E-Mail, WhatsApp oder WeChat Work mit einer garantierten Reaktionszeit von unter 2 Stunden.
