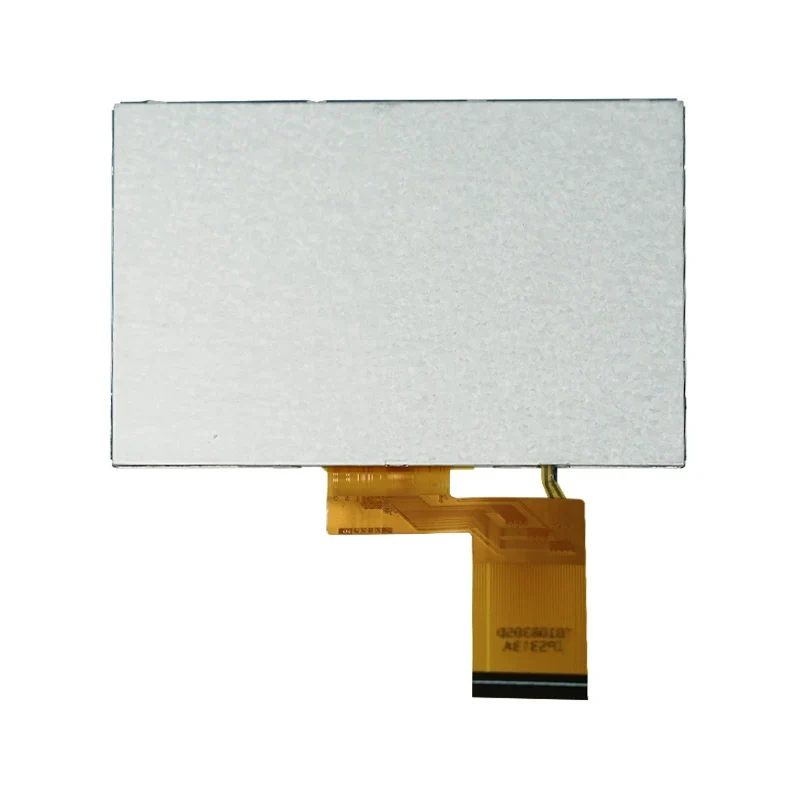

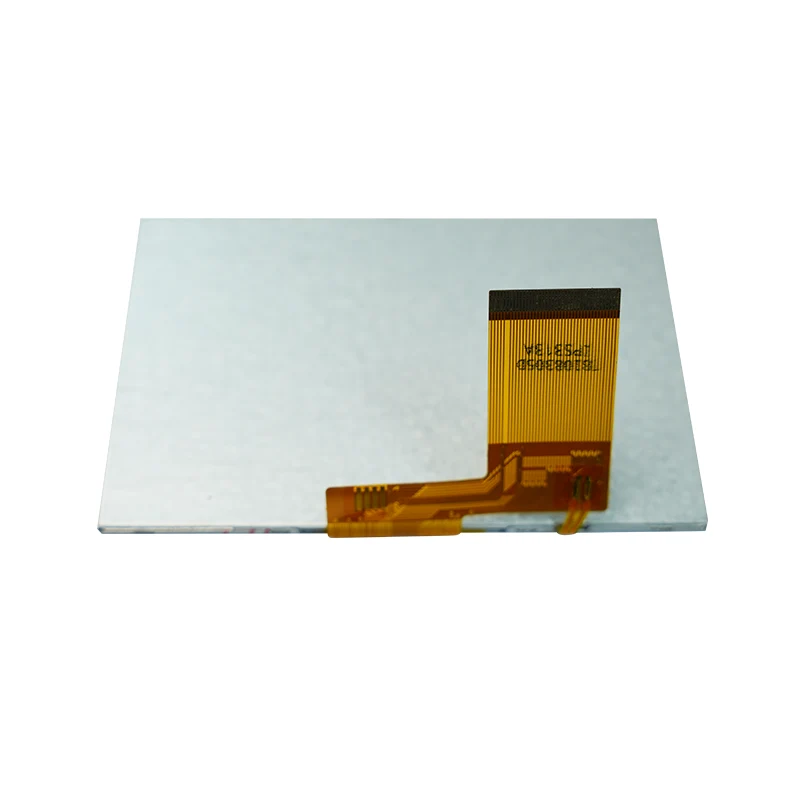

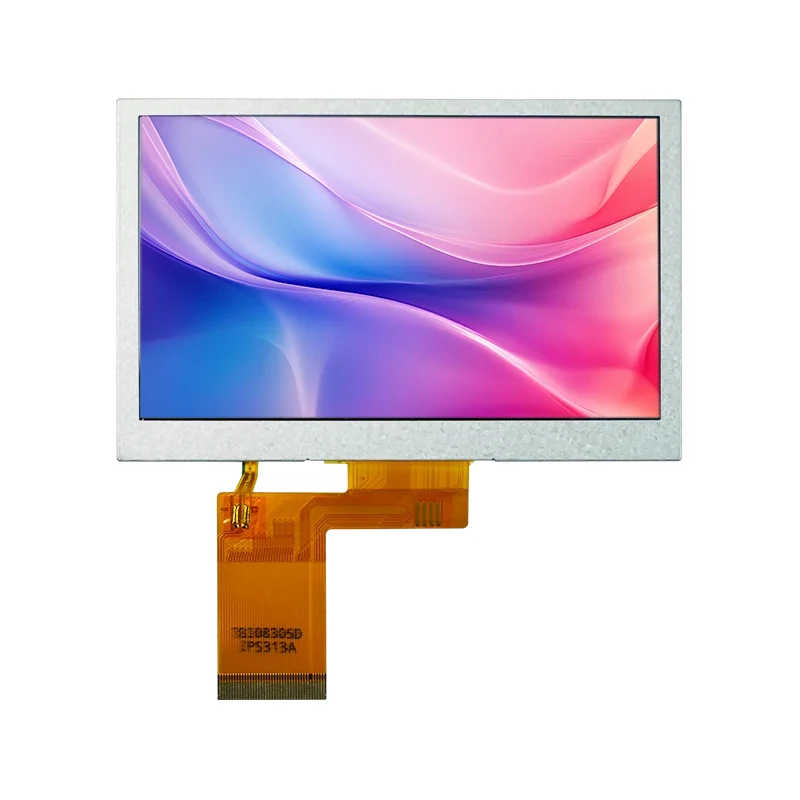

4,3 Zoll großes, normalerweise weißes, quadratisches TFT-LCD-Anzeigemodul

Kernfunktionen und Anwendungsszenarien:

• Präzise Resistive Touch: Unterstützt Single-Point-Touch, ideal für Handschuhbedienung oder Stifteingabe in Industrieumgebungen.

• Betrieb bei weitem Temperaturbereich: Stabiler Betrieb von -10 °C bis +60 °C, geeignet für raue Bedingungen.

• Effiziente SPI-Kommunikation: Verwendet die SPI-Schnittstelle (CS/SCL/SDA) für stabile Datenübertragung und MCU-Ressourceneinsparungen.

• Vielseitige Anzeige: Unterstützt eine vollfarbige RGB-Anzeige für Statusanzeige, Datenvisualisierung und Benutzeroberflächen.

• Breite Anwendungsbereiche: Industrielle HMI-Panels, tragbare Prüfgeräte, fahrzeuginterne Anzeigesysteme und intelligente Gebäudesteuerungsterminals.

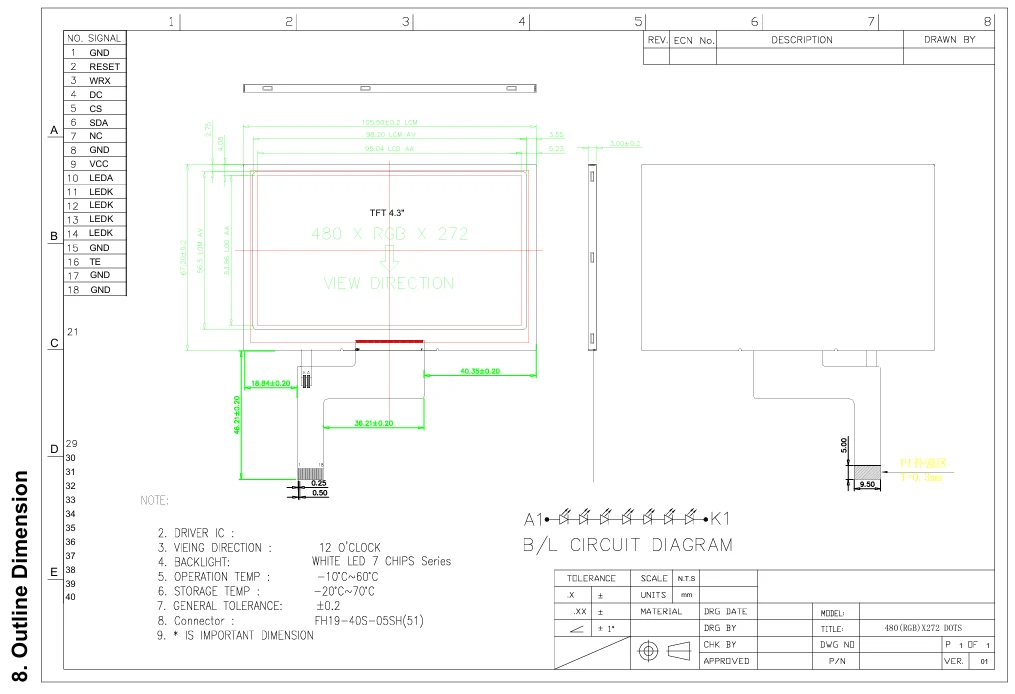

Tianfu kundenspezifische 4,3-Zoll-TFT-LCD-Anzeigemodulspezifikation mit normalerweise weißem Quadrat

Details zum Tianfu 4,3' normalerweise weißen quadratischen TFT-LCD-Anzeigemodul

F1: Welche Hauptsteuerchips unterstützt dieses Display?

A: Dieses Modul verwendet eine Standard-SPI-Schnittstelle und ist mit den meisten eingebetteten Plattformen kompatibel, einschließlich STM32, ESP32, Raspberry Pi Pico, Arduino (Pegelverschiebung erforderlich) und verschiedenen Industrie-SPS.

F2: Was ist der Unterschied zwischen einem resistiven Touchscreen und einem kapazitiven Touchscreen? Was ist für meine Anwendung besser geeignet?

A: Ein Widerstandsbildschirm funktioniert durch Druckmessung und unterstützt die Berührung mit Handschuhen, Stiften oder anderen Gegenständen, wodurch er besser für Industrieumgebungen, medizinische Geräte oder Szenarien geeignet ist, die präzises Tippen erfordern. Ein kapazitiver Bildschirm unterstützt nur Fingerberührung, bietet aber Multitouch-Fähigkeit. Wenn Ihre Anwendung die Bedienung mit Handschuhen erfordert oder eine Öl-/Wasserverunreinigung beinhalten kann, ist ein Widerstandssieb die zuverlässigere Wahl.

F3: Wie sind die Betrachtungswinkelparameter zu verstehen? Mein Gerät wird schräg betrachtet – funktioniert das?

A: Dieses Modul hat einen horizontalen Betrachtungswinkel von 60°–70° und einen vertikalen Betrachtungswinkel von 45°–60° und eignet sich für die Betrachtung von vorne oder aus einem kleinen Winkel. Wenn Ihr Gerät eine Betrachtung aus großen Winkeln erfordert (z. B. von der Seite), empfehlen wir, ein IPS-Modell mit großem Betrachtungswinkel in Betracht zu ziehen.

F4: Berücksichtigt der Betriebstemperaturbereich von -10 °C bis 60 °C den Effekt der Erwärmung der Hintergrundbeleuchtung?

A: Ja, dieser Temperaturbereich gilt für die Gesamtbetriebstemperatur des Moduls und berücksichtigt bereits die Erwärmung der Hintergrundbeleuchtung. Beim Betrieb bei extremen Temperaturen empfiehlt sich ein Test in der tatsächlichen Zielumgebung. F5: Muss ich eine zusätzliche Treiberplatine oder einen zusätzlichen Controller kaufen?

A: Dies ist ein integriertes Display- und Touch-Modul, das bereits den Display-Treiber und den Touch-Controller enthält. Sie müssen es lediglich über SPI- und RGB-Schnittstellen mit Ihrem Hauptcontroller verbinden.

Seit 16 Jahren sind wir ein erfahrener Hersteller von LCDs, bei dem Qualitätskontrolle ein Synonym für unseren Namen ist.

• Alle Module werden vor dem Versand einem 72-Stunden-Burn-In-Test und einer vollständigen Parameter-Funktionsprüfung unterzogen.

• Es werden Komponenten in Industriequalität verwendet, die den RoHS-Umweltstandards entsprechen.

• Hergestellt unter dem ISO 9001-zertifizierten Qualitätsmanagementsystem.

Produktions- und Testumgebung

• Zusammengebaut in einem Reinraum der Klasse 1000, um Staub im Ausstellungsbereich zu vermeiden.

• Individuelle Prüfung auf tote Pixel (weiß/schwarz) und Liniendefekte.

• Touchscreen-Linearitätskalibrierung und Funktionsüberprüfung.

Zuverlässigkeitsverpflichtung

• MTBF von 20.000 Stunden basierend auf Testdaten typischer Betriebsumgebungen.

• 12 Monate Garantie auf Material- und Verarbeitungsfehler.

• Unterstützung für Zuverlässigkeitstestberichte für Großbestellungen.

Unser Support ist so konzipiert, dass er nahtlos und proaktiv ist. Wir sind nicht nur hier, um Probleme zu beheben, sondern auch, um sicherzustellen, dass Ihr Betrieb nie ins Wanken gerät.

Technisches Supportsystem

Technische Dokumentation: Vollständige Datenblätter, Anwendungshinweise und Referenzdesigns sind verfügbar.

Schnelle Reaktion: Technische Anfragen werden werktags innerhalb von 24 Stunden beantwortet.

Anpassungsdienste: Begrenzte Anpassungen werden unterstützt, z. B. FPC-Länge, Steckertyp und Anpassung der Hintergrundbeleuchtung.

Garantiebestimmungen

Garantiezeit: 12 Monate ab Erhalt.

Abdeckung: Anzeigeanomalien, Berührungsfehler und Schnittstellenfehlfunktionen, die durch nichtmenschliche Faktoren verursacht werden.

Reparaturvorgang: Geben Sie eine Fehlerbeschreibung an → Bestätigung durch den technischen Support → Veranlassen Sie die Reparatur oder den Austausch.

Logistik & Lieferung

Standardverpackung: Antistatischer Beutel + kundenspezifische Blisterschale + stoßfester Karton.

Laufender Service

Stabile Versorgung: Garantierte Versorgungsstabilität während des gesamten Produktlebenszyklus.

Upgrade-Pfad: Empfehlungen für kompatible Produkt-Upgrades.

Ressourcenaktualisierungen: Regelmäßige Aktualisierungen der technischen Dokumentation und der FAQ-Bibliothek.
