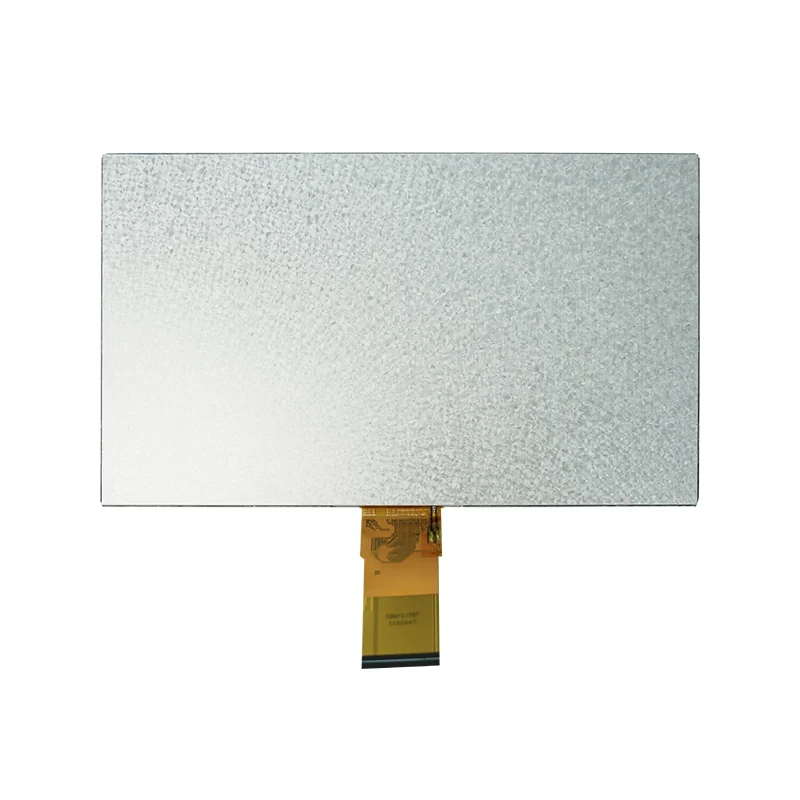

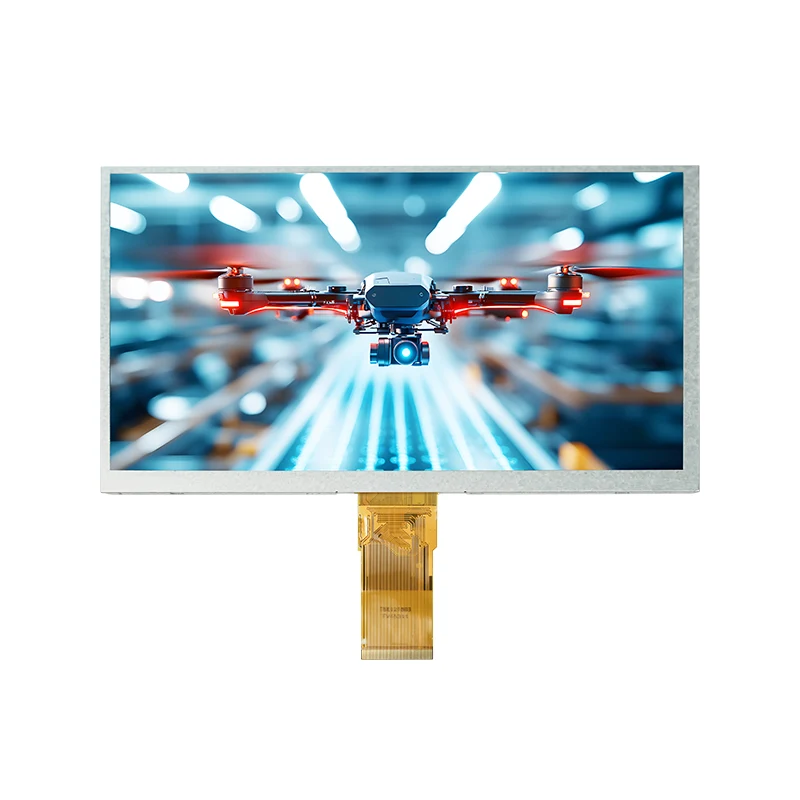

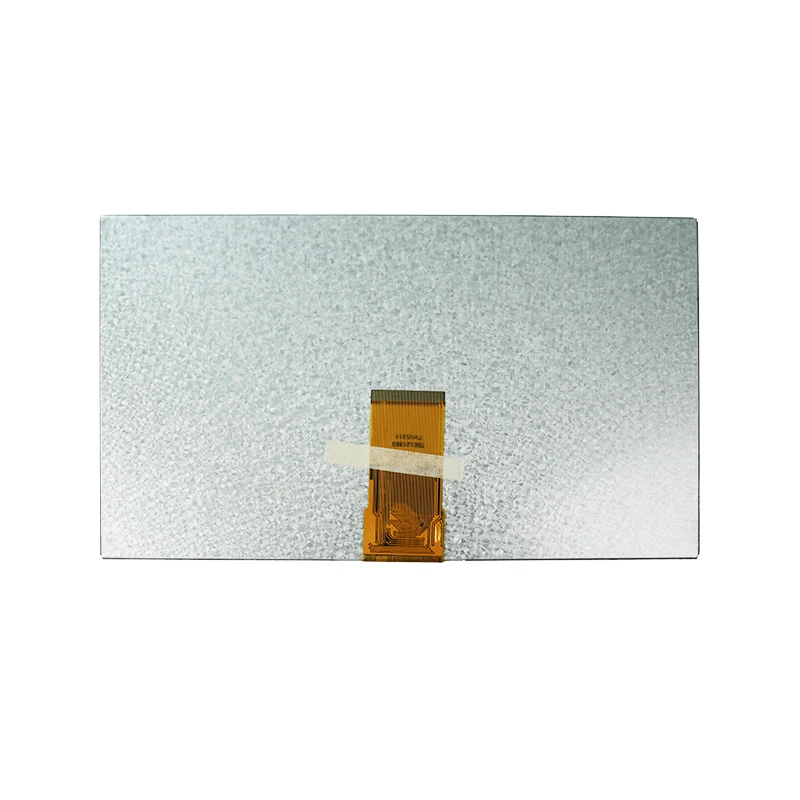

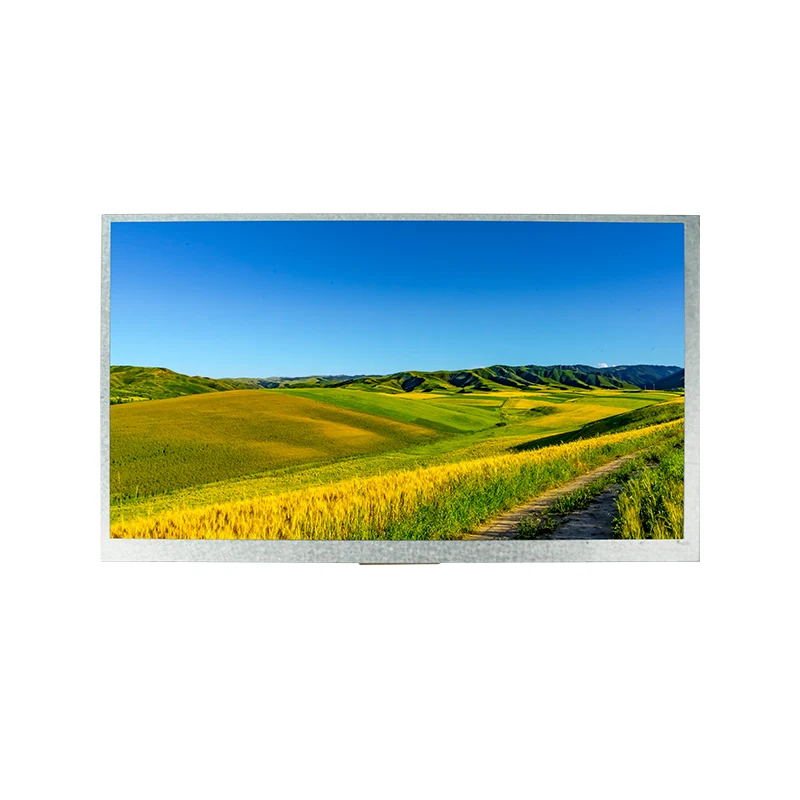

Quadratisches 9,0-Zoll-HMI-TFT-LCD-Anzeigemodul

Tianfu bietet ein robustes 9,0-Zoll-HMI-Quadrat-TFT-LCD-Anzeigemodul mit einer 24-Bit-RGB-Schnittstelle und COG-Technologie. Es wurde für die industrielle/medizinische Automatisierung entwickelt, unterstützt kundenspezifische FPCs, arbeitet bei -20 °C bis 70 °C und verfügt über eine zuverlässige 12-monatige Garantie.

Anfrage absenden

Produktbeschreibung

Hauptmerkmale und Vorteile

🔍Hochauflösende Klarheit

9,0-Zoll-TFT-LCD mit 800 x 480 RGB-Streifenpixeln und 6-Uhr-Blickrichtung für scharfe Weitwinkelsicht.

🔌 Robuste Integration

Die parallele 24-Bit-RGB-Schnittstelle sorgt für nahtlose Kompatibilität mit Industrie- und Verbrauchersystemen.

⚡ Extrem niedrig

Leistungsdesign: Arbeitet effizient bei 2,8–3,3 V (digital) und 9,4–9,8 V (analog), ideal für energieempfindliche Anwendungen.

🌡️Extreme Haltbarkeit

Hält einem Betrieb von -20 °C bis 70 °C stand und verfügt über eine 20.000-Stunden-LED-Hintergrundbeleuchtung (18 LEDs, 120 mA) für raue Umgebungen.

🎯Präzisionstechnik

Die COG-Technologie und die optimierte VCOM-Spannung minimieren Flimmern und sorgen so für hohen Kontrast und stabile Leistung.

Tianfu kundenspezifische 9,0-Zoll-HMI-Quadrat-TFT-LCD-Anzeigemodulspezifikation

Kernspezifikationen
Anzeigegröße	9,0-Zoll-a-Si-TFT-LCD (transmissiv)
Auflösung	800 (RGB) × 480 Pixel (RGB-Streifen)
Anzeigemodus	Normales Weiß TN, Blickrichtung 6 Uhr
Schnittstelle	24-Bit-Parallel-RGB (MPU-Schnittstelle)
Stromversorgungsspannung	Digital: 2,8–3,3 V (DVDD) Analog: 9,4–9,8 V (AVDD) Gate-Spannung: VGH=17–19 V, VGL=-6,6~-5,4 V
Hintergrundbeleuchtung	Weiße LED × 18 (Gesamtstrom: 120 mA)

Absolute Höchstbewertungen
Betriebstemperatur	-20,0℃ ~ 70,0℃
Lagertemperatur	-30,0℃ ~ 80,0℃

Elektrische Eigenschaften
Digitale Versorgungsspannung (DVDD)	3,0 V (min.) / 3,3 V (typisch) / 3,6 V (max.)
Analoge Versorgungsspannung (AVDD)	9,4 V (min.) / 9,6 V (typisch) / 9,8 V (max.)
Gate-Ein-Spannung (VGH)	17 V (Min.) / 18 V (Typisch) / 19 V (Max.)
Gate-Off-Spannung (VGL)	-6,6 V (min.) / -6 V (typisch) / -5,4 V (max.)
Gemeinsames Elektroden-Antriebssignal (VCOM)	3,7 V (typisch)

Spezifikationen der Hintergrundbeleuchtung
LED-Durchlassspannung	9,0 V (typisch) / 9,9 V (maximal)
LED-Lebensdauer	20.000 Std
LED-Leuchtdichte	≥3000 cd/m²
LCM-Leuchtdichte	120 cd/m²

Timing-Parameter (horizontal)
DCLK-Frequenz	33,3 MHz (typisch) / 50 MHz (maximal)
Horizontaler Anzeigebereich	800 DCLK
HS-Impulsbreite	1 DCLK (Min) / 48 DCLK (Typ)
HS Hintere Veranda	88 DCLK
HS Veranda	40 DCLK

Details

Zertifizierungen und Qualitätssicherung

Tianfu Display ist bestrebt, zuverlässige und qualitativ hochwertige Anzeigemodule zu liefern. Unsere Herstellungsprozesse werden durch international anerkannte Zertifizierungen und strenge Qualitätskontrollsysteme unterstützt.

ISO 9001:2015-Zertifizierung:Standardisierter Qualitätsmanagement-Workflow zur Gewährleistung einer kontinuierlichen Leistungsoptimierung.
Globale Compliance:100 % RoHS- und REACH-konforme Rohstoffe, sicher für den Direktimport in europäische und nordamerikanische Märkte.
100 % Dual-Gate-Inspektion:Jedes TFT-Modul durchläuft vor der sicheren Verpackung vollautomatische elektrische, optische Gleichmäßigkeits- und Umwelttests.
Chargenzuverlässigkeitsprotokolle: Obligatorische Temperaturwechsel-, Feuchtigkeitsbeständigkeits- und beschleunigte Alterungstests durch Hintergrundbeleuchtung, die für jede Produktionscharge durchgeführt werden.
Vollständige Chargenrückverfolgbarkeit:Serialisierte Einheitenverfolgung, die einzelnen Produktionsdaten, Chemikalienchargen und Labortestaufzeichnungen zugeordnet ist.

Warum Tianfu wählen? — Wettbewerbsvorteile

Besonderheit	Tianfu 9,0" HMI-Quadratmodul	Typische Alternative
Betriebstemperatur	-20℃ ~ 70℃ (breiter Bereich)	0℃ ~ 50℃ (begrenzt)
Lebensdauer der Hintergrundbeleuchtung	20.000 Stunden	10.000–15.000 Stunden
Flimmerkontrolle	Optimiertes VCOM + COG-Design für minimales Flimmern	Grundkompensation, spürbares Flimmern bei geringer Helligkeit
Anpassungsunterstützung	FPC-, B/L-, TP- und Firmware-Änderungen mit schneller Abwicklung	Starre Mindestbestellmenge, lange Vorlaufzeiten
Qualitätszertifizierungen	ISO 9001, RoHS, REACH, vollständige Rückverfolgbarkeit	Oft begrenzte Dokumentation
Garantie und Support	12 Monate Garantie, technischer Support, 24-Stunden-Reaktion	Standardmäßig 3–6 Monate, begrenzte technische Unterstützung
Muster- und Kleinserienbestellungen	Akzeptiert (1-30 Stück sofort lieferbar)	Hohe Mindestbestellmenge erforderlich
