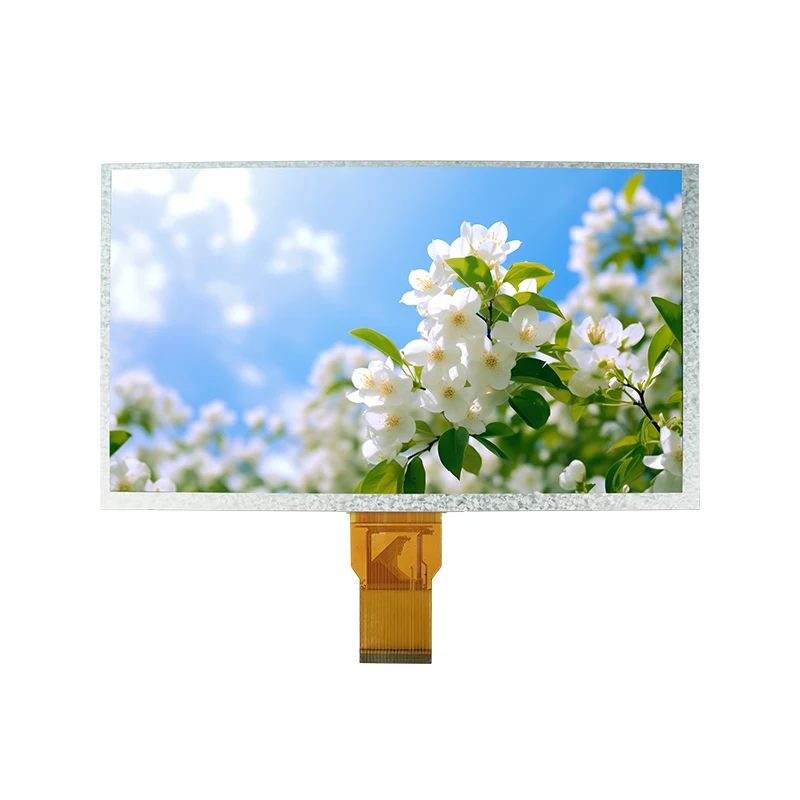

9,0-Zoll-TN-TFT-LCD-Bildschirmmodul mit hoher Helligkeit

Hauptmerkmale

• Hervorragende Klarheit: 9,0-Zoll-TFT-LCD mit 800 x 480 RGB-Streifenauflösung und Normal White TN-Technologie für gestochen scharfe, kontrastreiche Bilder.

• Robuste Zuverlässigkeit: Funktioniert einwandfrei bei extremen Temperaturen (-20℃ bis 70℃), ideal für Industrie- und Außenanwendungen.

• Nahtlose Integration: 24-Bit-Parallel-RGB-Schnittstelle und COG-Gehäuse sorgen für kompaktes, leichtes Design mit vielseitiger Kompatibilität.

• Energieeffizienz: Extrem geringer Stromverbrauch mit optimierter 18-LED-Hintergrundbeleuchtung (120 mA Gesamtstrom).

• Robuste Leistungsflexibilität: Unterstützt große Spannungsbereiche (Digital: 2,8–3,3 V, Analog: 9,4–9,8 V, Gate: ±5,4–19 V) für stabile Leistung unter rauen Bedingungen.

Technisch Spezifikationen

 Details

Anwendungen und Branchenlösungen

Ingenieure und Beschaffungsteams entscheiden sich für dieses 9,0-Zoll-TN-TFT-LCD-Modul, wenn sie spezifische Anwendungsherausforderungen lösen müssen:

• Industrielle Schalttafeln:Benötigen Sie ein Display, das auch in unklimatisierten Fabrikumgebungen eine konstante Leistung erbringt? Der breite Betriebstemperaturbereich von -20 °C bis 70 °C und die COG-Struktur (Chip-on-Glass) sorgen für eine robuste Betriebszeit rund um die Uhr für Fabrikautomatisierungs- und HMI-Systeme.

• MMedizinische Überwachungsgeräte:Besorgt über Leistungs- und Platzbeschränkungen bei tragbaren klinischen Geräten? Die optimierte 18-LED-Hintergrundbeleuchtung (120 mA Gesamtstrom) verlängert die Batterielebensdauer für medizinische Handinstrumente erheblich, ohne die Klarheit des Displaytexts zu beeinträchtigen.
• Smart Home-Schnittstellen und IoT:Suchen Sie nach einem kompakten, schlanken Display, das Ihr Hardware-Layout vereinfacht? Die standardmäßige parallele 24-Bit-RGB-Schnittstelle und das leichte Design ermöglichen eine nahtlose Integration in intelligente Geräte, Zugangskontrollsysteme und Sicherheits-Gegensprechanlagen und verkürzen so Ihre Markteinführungszeit.
• Indoor-Serviceterminals und Verkaufsautomaten:Suchen Sie ein leistungsstarkes und dennoch preisgünstiges Display für den Einzelhandel im Innenbereich? Die Helligkeit von 120 cd/m² und die kostengünstige WVGA TN-Technologie sorgen für klare, kontrastreiche Sichtbarkeit für Ticketautomaten, Verkaufsautomaten und Desktop-Testinstrumente im Innenbereich.

Kundendienst und technische Dienstleistungen

Tianfu Display steht hinter jedem 9,0-Zoll-TN-TFT-LCD-Modul mit umfassender technischer Unterstützung und erstklassigen After-Sales-Services. Wir versenden nicht nur Display-Komponenten – wir sorgen dafür, dass Ihre Hardware-Integration vom Prototypenstadium bis zur Massenproduktion erfolgreich ist.

Garantieumfang und Qualitätsgarantie

• 12 Monate Standardgarantie:Deckt Herstellungsfehler, Ausfälle der Hintergrundbeleuchtung und Anzeigeanomalien unter normalen Betriebsbedingungen vollständig ab.
• Erweiterte Garantieoptionen:Verfügbar für Großbestellungen oder geschäftskritische Industrieanwendungen – kontaktieren Sie unser technisches Vertriebsteam für maßgeschneiderte Abdeckungspläne.

B2B-Engineering- und Anpassungsdienste

1. FPC- und Schnittstellenanpassung:Länge, Form und Pin-Definitionen flexibler gedruckter Schaltkreise (FPC) können an Ihr Gehäusedesign angepasst werden.
2. Einstellung der Hintergrundbeleuchtung und Helligkeit:Unterstützt Hochhelligkeits-Upgrades (bis zu 1000 /cd/m2) für Anforderungen an die Lesbarkeit im Freien oder individuelle LED-Lebensdauern.
3. Touchpanel-Integration:Nahtlos kompatibel mit Multi-Touch-Lösungen mit Resistive Touch Panel (RTP) oder Projected Capacitive Touch Panel (PCAP).

Technischer Support und technische Unterstützung

1. Technische Beratung vor dem Verkauf:Unsere Ingenieure überprüfen vor der Musterlieferung Ihre Anwendungsanforderungen, Betriebsumgebung und Schnittstellenkompatibilität.
2. Firmware- und Treiberunterstützung:Stellen Sie Initialisierungscode, Timing-Parameter und Schnittstellendokumentation für die 24-Bit-RGB-Integration bereit und verkürzen Sie so Ihren Entwicklungszyklus.
3. Anpassungsunterstützung:Bei Änderungen an der Hintergrundbeleuchtung, FPC, TP oder COG verwaltet unser Team den gesamten technischen Änderungsprozess vom Prototyp bis zur Massenproduktion.
4. Vor-Ort-Support:Für strategische Partner und Großkunden steht in kritischen Integrationsphasen technische Unterstützung vor Ort zur Verfügung.

Serviceprozess – Von der Integration bis zur Produktion

Wir glauben an datengesteuertes Vertrauen. Für jede Produktionscharge bieten wir:

1. Eingehende Qualitätskontrollberichte (IQC):Rohmaterialinspektionsaufzeichnungen für Glas-, IC-, Hintergrundbeleuchtungs- und FPC-Komponenten.
2. Daten zur Prozessqualitätskontrolle (PQC):Echtzeit-Ertragsverfolgung, Inspektion der Klebelinie und Alterungstestprotokolle.
3. Ausgehende Qualitätskontrollberichte (OQC):Aufzeichnungen der Endkontrolle, einschließlich Helligkeitsgleichmäßigkeit, Farbskala und Schnittstellensignalintegrität.
4. Chargenrückverfolgbarkeit:Jedes Modul ist auf Produktionsdatum, Chargennummer und wichtige Prozessparameter rückverfolgbar – was eine schnelle Ursachenanalyse ermöglicht, wenn Probleme auftreten.

FAQs – Häufige Fragen nach dem Kauf

• F1: Was ist die typische Vorlaufzeit für einen Garantieaustausch?

◦ A:Bei bestätigten Herstellungsfehlern oder Qualitätsmängeln innerhalb der 12-monatigen Garantiezeit werden Ersatzgeräte zügig bearbeitet. Standardlagerartikel werden in der Regel innerhalb von 48 Stunden versandt, um Ihre Produktionsausfallzeiten zu minimieren.

•F2: Bieten Sie technische Unterstützung bei Integrationsproblemen?

◦ A:Ja, es wird uneingeschränkter Support für die Hardware- und Software-Integration bereitgestellt. Unsere Forschungs- und Entwicklungsingenieure unterstützen Sie während der gesamten Design-In-Phase mit Initialisierungscodes, 24-Bit-RGB/TTL-Timing-Parameteranpassungen, Schnittstellen-Debugging und mechanischen Passprüfungen.

• F3: Kann ich Fehleranalyseberichte für zurückgegebene Module erhalten?

◦ A:Ja. Bei Chargenqualitätsproblemen oder Rücksendungen aus kritischen Industrieanwendungen führt unser QS-Labor eine tiefgreifende Ursachenanalyse auf Komponentenebene durch und liefert innerhalb von 3–5 Werktagen einen offiziellen Fehleranalysebericht (8D-Berichtsformat).

• F4: Was passiert, wenn ich nach Ablauf der Garantiezeit Unterstützung benötige?

◦ A:Wir bieten kontinuierliche kostenpflichtige Reparaturdienste und technische Beratung mit langer Lebensdauer für Module nach Ablauf der Garantie. Um langfristige Industrieprojekte zu unterstützen, stellen wir eine stabile Verfügbarkeit von Altkomponenten und Ersatzkomponenten für mindestens 5+ Jahre sicher.
