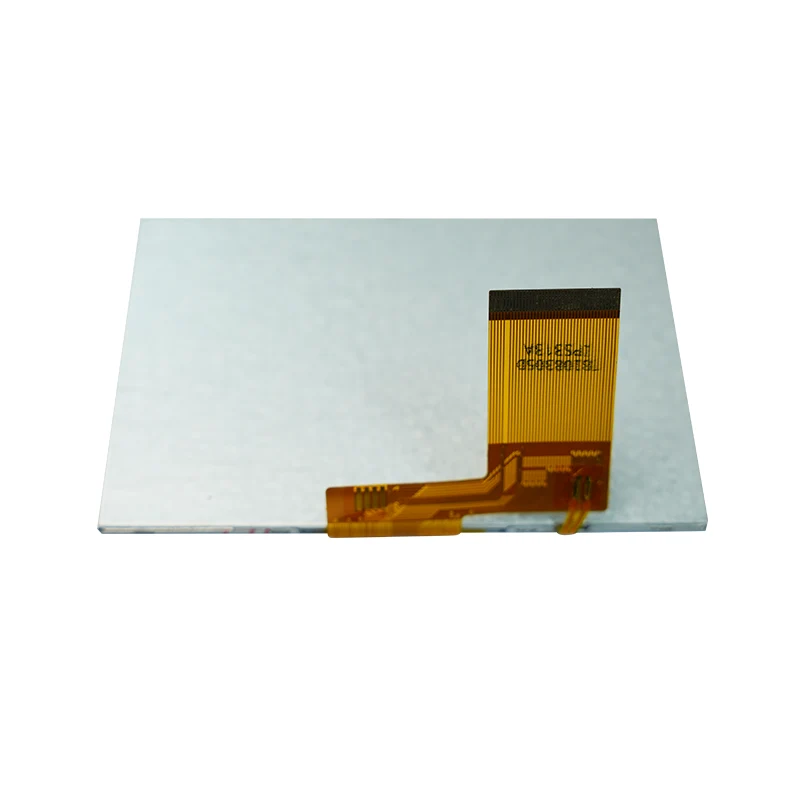

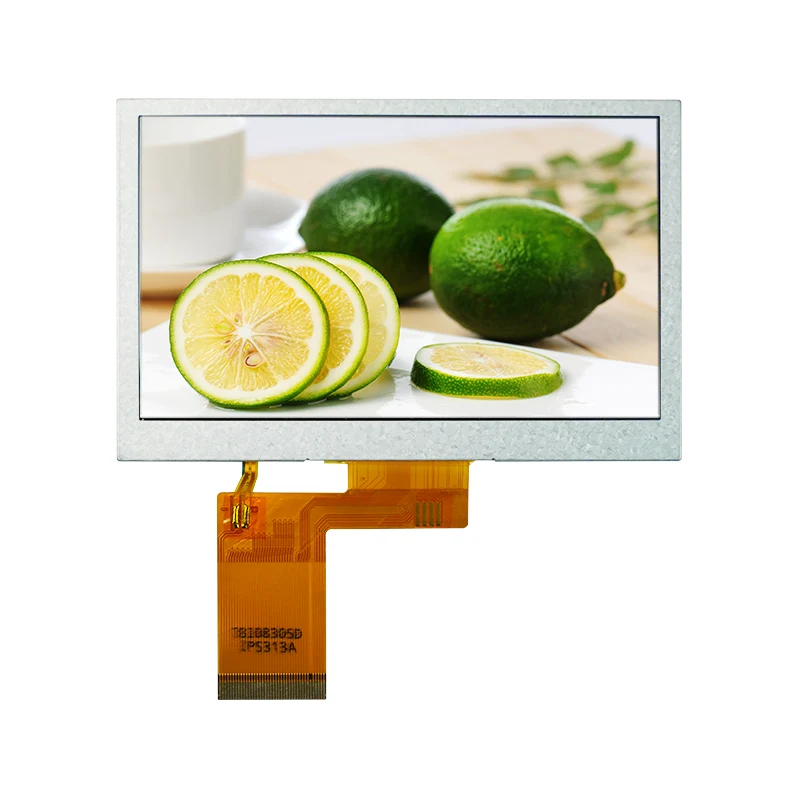

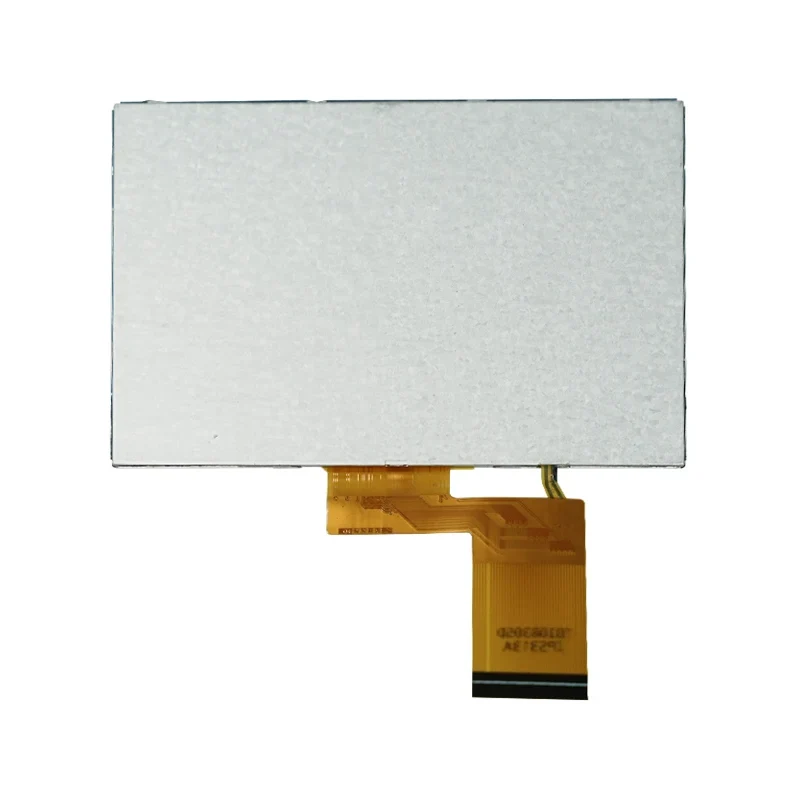

4,3-Zoll-transmissives IPS-Farb-TFT-LCD-Anzeigemodul

Kernfunktionen

• Display mit hoher Helligkeit: Typische Helligkeit von 500 cd/m² (mindestens 450 cd/m²) für klare Sicht auch bei starkem Umgebungslicht.

• Breiter Temperaturbetrieb: Unterstützt einen Betriebstemperaturbereich von -20 °C bis 60 °C, geeignet für Industrieumgebungen.

• Große Betrachtungswinkel: Typischer horizontaler Betrachtungswinkel von 70° und vertikaler Betrachtungswinkel von 45°–60°, was eine komfortable Betrachtung aus mehreren Winkeln ermöglicht.

• Schnelle Reaktion: Typische Reaktionszeit von 20 ms, ideal für die Anzeige dynamischer Bilder.

• Energiesparendes Design: Betrieb mit einer Niederspannung von 3,2 V mit optimierter Effizienz für die weiße LED-Hintergrundbeleuchtung.

Tianfu maßgeschneiderte 4,3-Zoll-transmissive IPS-Farb-TFT-LCD-Anzeigemodul-Spezifikation

Details zum Tianfu 4,3‘ transmissiven IPS-Farb-TFT-LCD-Anzeigemodul

Das 4,3-Zoll-Transmissive-IPS-Farb-TFT-LCD-Anzeigemodul wird in verschiedenen Bereichen wie folgt eingesetzt:

Industrielle Automatisierung und Steuerung

• Industrielle HMI-Panels: Überwachung der Produktionslinie, Anzeige des Gerätestatus

• Test- und Messgeräte: Oszilloskop, Spektrumanalysator-Anzeigeschnittstellen

• SPS-Steuerterminals: Mensch-Maschine-Schnittstellen für Fabrikautomatisierungssysteme

Automobil- und Transportsysteme

• Navigationsdisplays im Fahrzeug: Navigationsbildschirme für Aftermarket-Autos

• Informationen zu öffentlichen Verkehrsmitteln: Ankunftssysteme an Bushaltestellen, Fahrkartenterminals

• Baumaschineninstrumente: Bagger, Kranbedientafeln

Medizinische und Gesundheitsausrüstung

• Tragbare medizinische Geräte: Monitore, Displays für Diagnosegeräte

• Gesundheitsüberwachungsterminals: Schnittstellen für gemeinschaftliche Gesundheitsgeräte

• Laborinstrumente: Datenanzeigebildschirme für Analyseinstrumente

Smart Home und IoT

• Smart Control Panels: Touch-Schnittstellen für zentrale Steuerungssysteme zu Hause

• Sicherheitsüberwachungsdisplays: Bildschirme für Gebäude-Gegensprechanlagen

• Intelligente Geräteschnittstellen: High-End-Kühlschrank, Bedienfelder für Waschmaschinen

Kommerzielle und Einzelhandelsausrüstung

• POS-Systeme: Terminal-Displays für den Einzelhandel

• Werbeinformationsbildschirme: Kleine Digital Signage-Anwendungen

Die Bewertung unseres Kunden: Industrielles Thermostatpanel

Ein Hersteller von Industrieanlagen hat dieses Modul als Anzeigeschnittstelle für sein Temperaturkontrollsystem übernommen. Es funktioniert seit über 2 Jahren stabil in einer Kühlumgebung bei -10 °C, ohne dass die Helligkeit nachlässt. Der Betrachtungswinkel erfüllt die Anforderungen für eine Mehrwinkelüberwachung.

F1: Welche Stromversorgungsanforderungen gelten für dieses 4,3-Zoll-TFT-Modul?

A: Das Modul benötigt zwei Stromversorgungen: 1) 3,2 V (typisch) für den Logikabschnitt; 2) 12–16 V für die LED-Hintergrundbeleuchtung, mit einem typischen Wert von 14 V. Der Hintergrundbeleuchtungsstrom beträgt ca. 40 mA. Es wird empfohlen, einen stabilen DC-DC-Wandler zu verwenden, um Spannungsschwankungen zu vermeiden, die die Anzeigeleistung beeinträchtigen.

F2: Kann das Modul in Umgebungen mit niedrigen Temperaturen normal funktionieren?

A: Ja, dieses Modul wurde strengen Tests unterzogen und kann in einem Umgebungstemperaturbereich von -20 °C bis 60 °C normal betrieben werden. In Umgebungen mit niedrigen Temperaturen kann sich die anfängliche Startzeit geringfügig verlängern (ca. 1–2 Sekunden), die Anzeigeleistung wird jedoch nicht beeinträchtigt. Der Lagertemperaturbereich beträgt -20 °C bis 70 °C.

F3: Welche Betrachtungswinkeleigenschaften hat das Modul? Welche Einbaulagen sind geeignet?

A: Dieses Modul verfügt über ein 12-Uhr-Betrachtungswinkeldesign mit einem typischen horizontalen Betrachtungswinkel von 70° und einem vertikalen Betrachtungswinkel von 45°–60°. Es eignet sich für die Installation auf Augenhöhe oder leicht oberhalb der Augen des Betrachters. Für Anwendungen, die eine Betrachtung aus mehreren Winkeln erfordern, wird empfohlen, den Installationswinkel anzupassen oder ein Modell mit anderen Betrachtungswinkelspezifikationen auszuwählen.

F4: Unterstützt die Reaktionszeit von 20 ms die Videowiedergabe?

A: Die typische Reaktionszeit von 20 ms (maximal 30 ms) kann die meisten Anwendungsszenarien unterstützen, einschließlich Datenaktualisierungen, GUI-Umschaltung und Videowiedergabe in Standardauflösung. Für Hochgeschwindigkeits-Motion-Video- oder Gaming-Anwendungen wird empfohlen, ein dediziertes Modell mit einer kürzeren Reaktionszeit zu wählen.

F5: Wie ist die Lebensdauer des Moduls und die Verschlechterung der Hintergrundbeleuchtung?

A: Unter Nennbetriebsbedingungen ist das Modul für eine Lebensdauer von über 30.000 Stunden ausgelegt. Die Helligkeitsverschlechterung der LED-Hintergrundbeleuchtung beträgt typischerweise weniger als 10 % innerhalb von 10.000 Stunden. Um die Lebensdauer der Hintergrundbeleuchtung zu verlängern, wird empfohlen, den Betrieb mit maximaler Helligkeit über einen längeren Zeitraum hinweg zu vermeiden.

F6: Unterstützt es Touch-Funktionalität?

A: Bei diesem Modell handelt es sich um ein reines Display-Modul und die Touch-Funktionalität ist nicht integriert. Wir können jedoch passende resistive oder kapazitive Touchscreen-Komponenten bereitstellen und beim Laminierungsprozess unterstützen. Der Touchscreen muss separat erworben und integriert werden.

Musterlieferrichtlinie

Musterverfügbarkeit: Kleinserienmuster von 1–10 Stück stehen für Kundenbewertungen und Tests zur Verfügung.

Enthaltene Dokumentation: Jedes Beispielpaket enthält:

• Vollständiges Produktdatenblatt

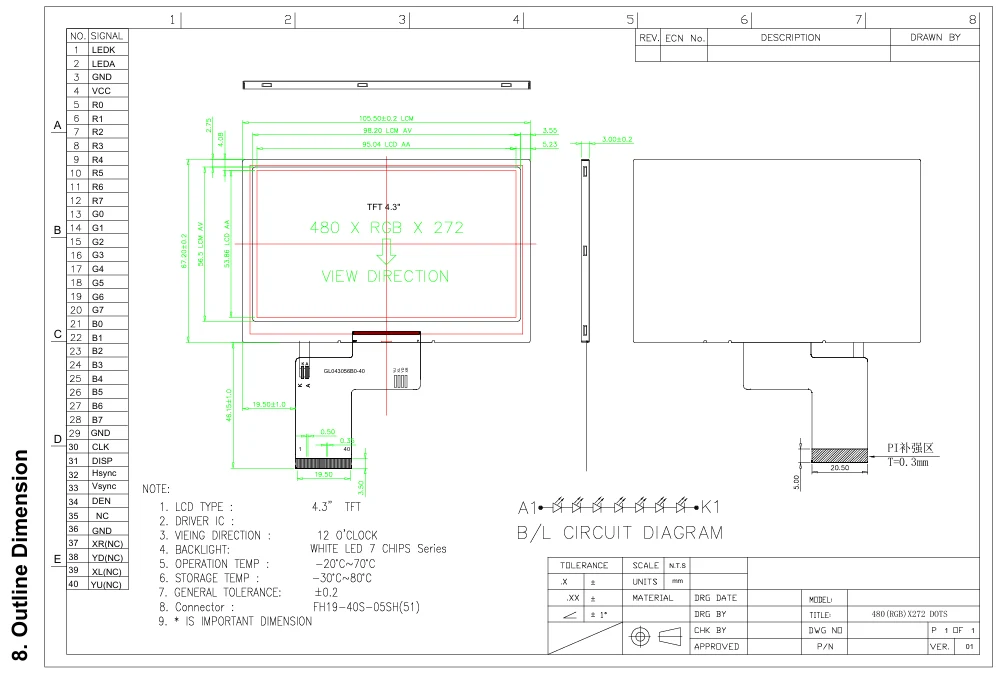

• Mechanische Zeichnungen (CAD-Dateien im DXF/STEP-Format)

• Pin-Definitionen und elektrischer Anschlussplan

• Empfohlener Initialisierungszeitpunkt und Registerkonfigurationscode

• Richtlinien zum sicheren Betrieb und zum ESD-Schutz

Beispielhafte Bewertungsempfehlungen

Bevor Sie Muster anfordern, stellen Sie bitte sicher, dass Ihr technisches Team über die folgenden Fähigkeiten verfügt:

• Antriebsfähigkeit: Möglichkeit, 3,2 V Logikstrom und 12–16 V LED-Hintergrundbeleuchtung für das Modul bereitzustellen

• Schnittstellenkompatibilität: Das System-Motherboard kann den 40-poligen FH19-40S-0.5SH(51)-Anschluss oder eine gleichwertige Adapterlösung aufnehmen

• Signalunterstützung: Der Hauptsteuerchip kann parallele RGB-24-Bit- oder 16-Bit-Schnittstellensignale ausgeben

• Thermische Überlegungen: Im Inneren Ihres Geräts ist ausreichend Platz für die Wärmeableitung reserviert

🔧 Umfang des professionellen technischen Supports

Grundlegender technischer Support (kostenlos bereitgestellt)

Wir bieten Direktkunden den folgenden professionellen technischen Support für LCD-Module an:

1. Spezifikationen und Integrationsberatung

• Interpretation der elektrischen Eigenschaften des Moduls und Empfehlungen zum Netzteildesign

• Mechanische Installation und strukturelle Kompatibilitätsanalyse

• Anleitung zum Löten von Steckverbindern und zur Kabelkonfektionierung

• Empfehlungen zur Bewertung der Umweltanpassungsfähigkeit (Temperatur/Feuchtigkeit).

2. Technische Dokumentation des Treiber-ICs

• Vollständiges Datenblatt für den ILI6485-Treiber-IC

• Detaillierte Beispiele für Registerkonfiguration und Initialisierungssequenz

• Analyse der Schnittstellen-Timing-Parameter und passende Empfehlungen

• Referenzschema für die Farbgammakorrektur

3. Anleitung zur Optimierung der optischen Leistung

• Methoden und Standards zur Prüfung der Helligkeitsgleichmäßigkeit

• Optimierungsvorschläge für Betrachtungswinkeleigenschaften in tatsächlichen Installationen

• Einstellrichtungen für Kontrast und Farbleistung

• Reaktionszeit-Test- und Bewertungsschemata

4. Unterstützung bei der Zuverlässigkeitsüberprüfung

• Empfohlene Einbrenntestbedingungen und -zyklen

• ESD-Schutzdesign und Empfehlungen

• Temperaturzyklustestmethoden

• Kernpunkte für die langfristige Bewertung der Betriebszuverlässigkeit

Antwort des technischen Supports

• Reaktionszeit: Technische Anfragen werden werktags innerhalb von 24 Stunden beantwortet

• Kommunikationsmethoden: Unterstützung per E-Mail, Telefon und Online-Meetings für einen intensiven technischen Austausch

• Dokumentation: Alle technischen Dokumente werden sowohl auf Chinesisch als auch auf Englisch bereitgestellt

• FAQ-Bibliothek: Zur Kundenreferenz wird eine Lösungsbibliothek für häufige Integrationsprobleme eingerichtet
