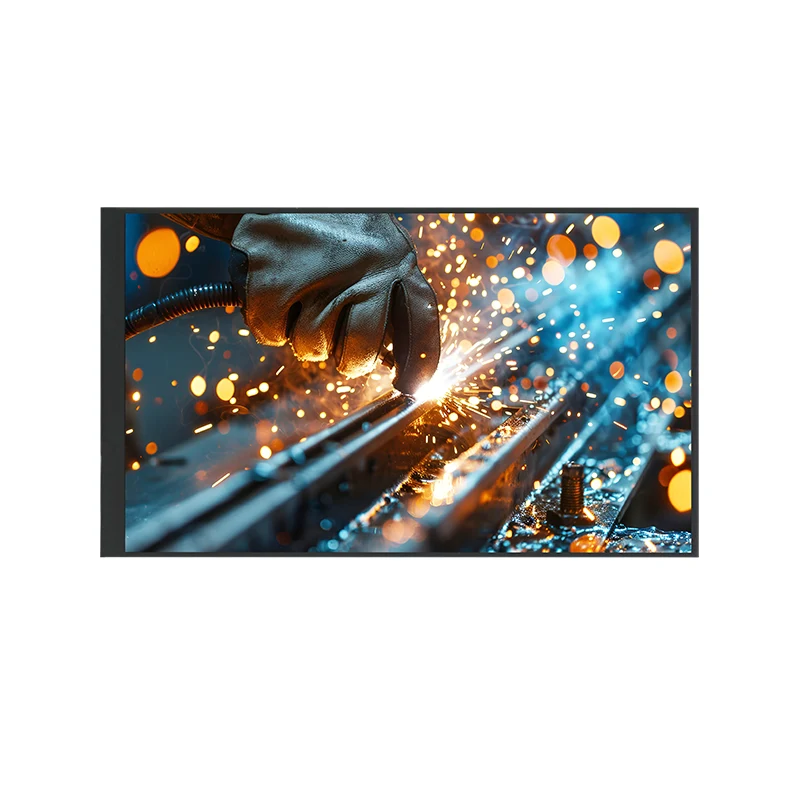

6,95 Zoll breites Temp-Farb-TFT-LCD-Anzeigemodul

Kernfunktionen und Anwendungsszenarien

• Hochauflösende Bilder: Die WVGA-Auflösung (600 × RGB × 1024) liefert scharfe, detaillierte Bilder.

• Große Betrachtungswinkel und stabile Anzeige: Die IPS-Technologie bietet einen omnidirektionalen Betrachtungswinkel von 85° und sorgt so für konsistente Farben und Kontraste.

• Starke Anpassungsfähigkeit an Umgebungslicht: Eine typische Helligkeit von 350 cd/m² in Kombination mit einem Kontrastverhältnis von 700:1 sorgt für hervorragende Sichtbarkeit in Innen- und Halbaußenumgebungen.

• Breite Anwendungsfelder: Industrielle Mensch-Maschine-Schnittstellen (HMI), Displays für medizinische Geräte, tragbare Prüfgeräte, Smart-Home-Bedienfelder, kommerzielle Terminals und IoT-Anzeigemodule.

Kernproduktwert

Wir bieten Geräteherstellern ein Plug-and-Play-fähiges, stabiles und zuverlässiges Anzeigemodul. Dies trägt dazu bei, Produktentwicklungszyklen zu verkürzen, die Komplexität des Lieferkettenmanagements zu reduzieren und ein langanhaltendes, klares visuelles Interaktionserlebnis auch unter rauen Umgebungsbedingungen zu gewährleisten.

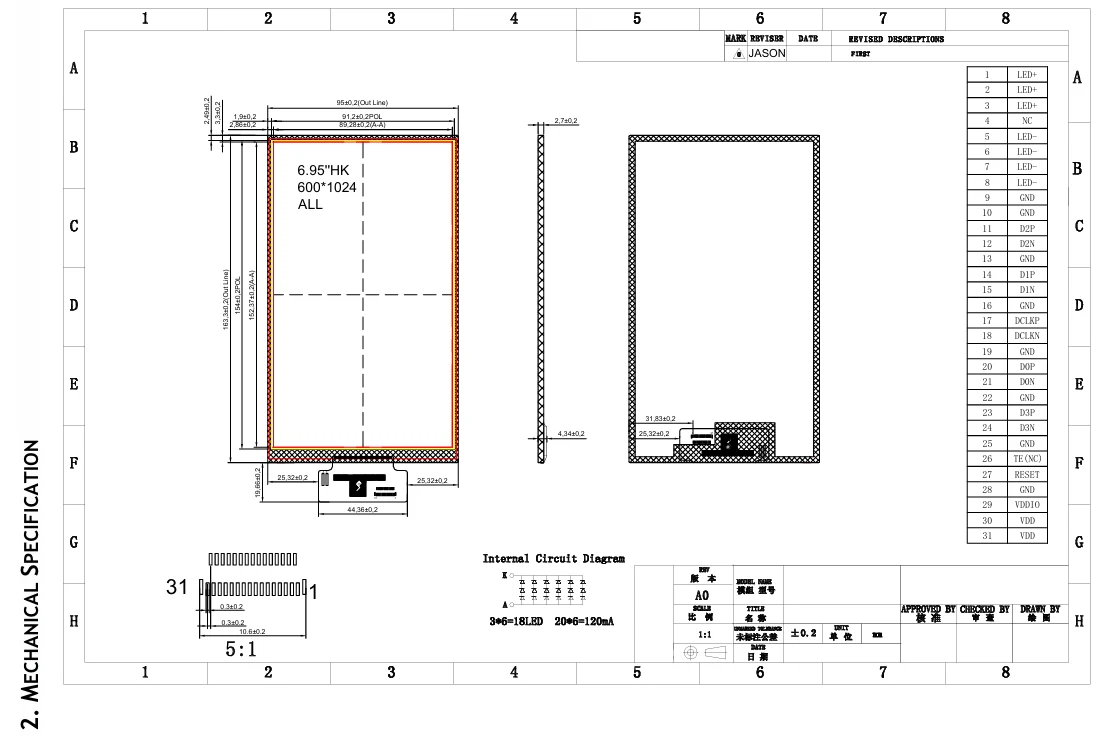

Tianfu kundenspezifische 6,95-Zoll-Wide-Temp-Farb-TFT-LCD-Anzeigemodul-Spezifikation

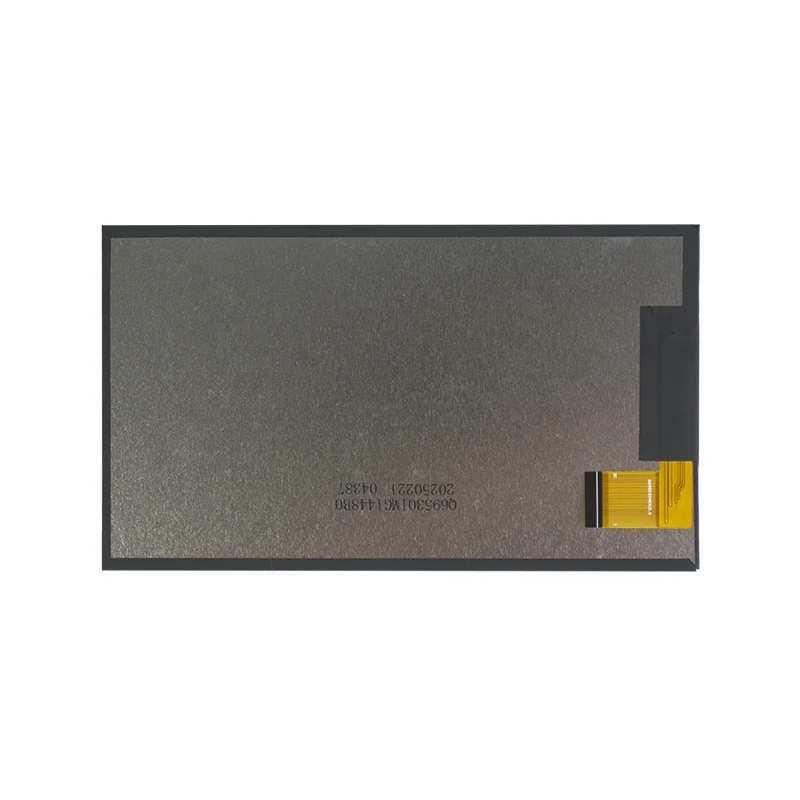

Details zum Tianfu 6,95' Wide Temp Farb-TFT-LCD-Anzeigemodul

Wir sind uns der rauen Natur industrieller Anwendungen bewusst und das 6,95 Zoll breite Farb-TFT-LCD-Anzeigemodul hält sich bei der gesamten Konstruktion, Materialauswahl und den Produktionsprozessen an hohe Qualitätsstandards.

• Strenge Produktionstests: Jedes Modul wird vor Verlassen des Werks einem Einschalttest, einem Signaltest, einer Farbgleichmäßigkeitsprüfung und einer Pixeldefektprüfung (gemäß branchenweiten Standards) unterzogen.

• Zertifizierung wichtiger Komponenten: Kerntreiber-ICs, Hintergrundbeleuchtungs-LEDs und andere wichtige Komponenten stammen von bekannten Marken, um eine langfristig stabile Versorgung und konstante Leistung zu gewährleisten.

• Validierung der Anpassungsfähigkeit an die Umwelt: Es wurde verifiziert, dass das Modul innerhalb des angegebenen weiten Temperaturbereichs stabil arbeitet und die Anforderungen der meisten industriellen und kommerziellen Umgebungen erfüllt.

• ESD-Schutz: Das Schaltungsdesign umfasst grundlegende ESD-Schutzmaßnahmen. Wir empfehlen Kunden, entsprechende Schutzmaßnahmen in ihre Produktdesigns auf Systemebene einzubauen.

Compliance-Erklärung

Dieses Produkt entspricht den Beschränkungen der RoHS-Richtlinie für gefährliche Stoffe. Die Produktion erfolgt strikt nach dem ISO9001-zertifizierten System. Wir können bei der Bereitstellung relevanter Compliance-Erklärungen und technischer Supportdokumente basierend auf den spezifischen Projektanforderungen der Kunden behilflich sein.

Anpassungsdienste und Prozessablauf

Standardprodukte und kundenspezifische Anpassungen

Wir bieten dieses 6,95-Zoll-Farb-TFT-LCD-Anzeigemodul mit großem Temperaturbereich als Standardprodukt an, um eine schnelle Probenunterstützung und eine stabile Massenproduktionsversorgung zu gewährleisten. Gleichzeitig verstehen wir, dass Ihr Produkt möglicherweise ein einzigartiges Design erfordert, und bieten daher flexible Anpassungsdienste an:

Optische Anpassung: Passen Sie Helligkeit (bis zu 500 cd/m² oder höher), Farbtemperatur und Oberflächenbehandlung (Blendschutz, Hochglanz usw.) an.

Schnittstellen- und Pin-Anpassung: Im Rahmen der Machbarkeit des Hardware-Designs können wir Anpassungen der FPC-Länge, der Schnittstellenposition und der Pin-Definitionen aushandeln.

Strukturelle Anpassung: Stellen Sie Kunststoff- oder Metallrahmenkonstruktionen bereit, die zu Ihrem Gerätegehäuse und Ihrer Installationsmethode passen.

Dimmen der Hintergrundbeleuchtung: Unterstützt PWM-Dimmen, mit einstellbaren Dimmfrequenzbereichen auf Anfrage.

Kooperationsprozess

Bedarfsanalyse → Lösungsbewertung und Angebot → Mustertests → Designbestätigung → Kleinserien-Testproduktion → Massenlieferung und Qualitätsverfolgung

Wir verfügen über ein professionelles FAE-Team (Field Application Engineer), das Ihnen von der ersten Auswahl bis zur Implementierung in die Massenproduktion technische Unterstützung im gesamten Prozess bietet.

F1: Für welche Produkte ist dieses Display hauptsächlich geeignet?

A: Dieses 6,95-Zoll-WVGA-IPS-Display eignet sich ideal für industrielle Steuerungsgeräte (HMI), medizinische Überwachungsinstrumente, tragbare Smart-Terminals, tragbare Barcode-Scanner, intelligente Schließfächer und Selbstbedienungskioske. Es wurde speziell für Anwendungen entwickelt, die ein ausgewogenes Verhältnis von Anzeigezuverlässigkeit, großem Betrachtungswinkel und Kosteneffizienz erfordern.

F2: Die Schnittstelle ist MIPI DSI, aber mein Hauptsteuerchip verwendet RGB oder LVDS. Kann es noch verwendet werden?

A: Ja, Sie benötigen einen Bridge-Chip (z. B. Lösungen von DragonTrail oder Realtek), um MIPI DSI in RGB oder LVDS zu konvertieren. Wir können Ihnen Empfehlungen für geeignete Bridge-Chips oder Referenzdesigns für ausgereifte Adapterplatinen geben, damit Sie die Systemintegration schnell abschließen können.

F3: Kann ich Muster zum Testen anfordern?

A: Ja. Wir bieten Musterkäufe für potenzielle Kunden mit klaren Projektanforderungen an. Bitte kontaktieren Sie uns über unsere Geschäftskanäle und teilen Sie uns Ihre Unternehmensinformationen, Ihren Projektüberblick und Ihren Testbedarf mit. Wir werden dies so schnell wie möglich arrangieren.

F4: Die Betriebstemperatur beträgt -10 °C bis 60 °C. Kann es in kälteren oder heißeren Umgebungen verwendet werden?

A: Dieser Bereich ist die garantierte Betriebstemperatur für normale Leistung. Wenn Ihre Anwendungsumgebung diesen Bereich überschreitet (z. B. Outdoor-Geräte in kalten Regionen), können wir eine kundenspezifische Breittemperaturversion (z. B. erweitert auf -30 °C bis 80 °C) prüfen, obwohl dies möglicherweise Anpassungen bei Materialien und Kosten erfordert.

F5: Ist es bei einer Helligkeit von 350 Nits im Freien im Sonnenlicht sichtbar?

A: 350 cd/m² sind typisch für Innenanwendungen. Für die Lesbarkeit im Freien bei Sonnenlicht empfehlen wir einen Bildschirm mit hoher Helligkeit von 800 cd/m² oder mehr, gepaart mit Optical-Bonding-Technologie zur Reduzierung von Reflexionen. Wir können Anpassungsoptionen mit hoher Helligkeit anbieten.

F6: Wie hoch ist die ungefähre Lebensdauer des Panels?

A: Unter bestimmten elektrischen und Temperaturbedingungen beträgt die Lebensdauer der Hintergrundbeleuchtung (Zeit, bis die Helligkeit auf 50 % des Anfangswerts abnimmt) typischerweise über 30.000 Stunden. Die tatsächliche Lebensdauer hängt eng von der Betriebsumgebung, dem Wärmeableitungsdesign und dem Antriebsstrom ab.

F7: Bieten Sie technischen Support, z. B. Treiber oder Initialisierungscode?

A: Ja. Wir stellen Käufern grundlegende Spezifikationen, Schnittstellen-Timing-Diagramme, empfohlene Schaltpläne und Initialisierungscodebeispiele für den Treiber-IC zur Verfügung. Bei komplexen technischen Fragestellungen bietet Ihnen unser FAE-Team professionelle Unterstützung.

F8: Wie hoch ist die Mindestbestellmenge (MOQ) und wie lange dauert es?

A: Die Mindestbestellmenge für Standardmodelle beträgt typischerweise 500–1000 Einheiten, abhängig von der Auftragsstruktur. Die Standardvorlaufzeit für die Massenproduktion beträgt ca. 4–6 Wochen. Für dringende Muster oder kleine Chargen steht uns ein beschleunigtes Verfahren zur Verhandlung zur Verfügung. MOQ und Lieferzeiten für kundenspezifische Produkte müssen auf der Grundlage spezifischer Anforderungen bewertet werden.
