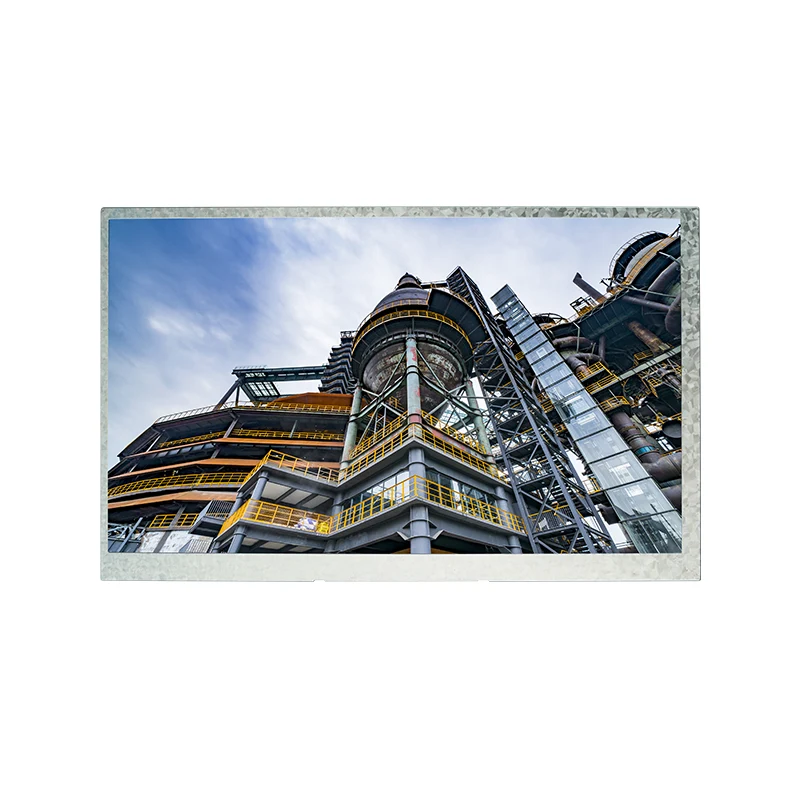

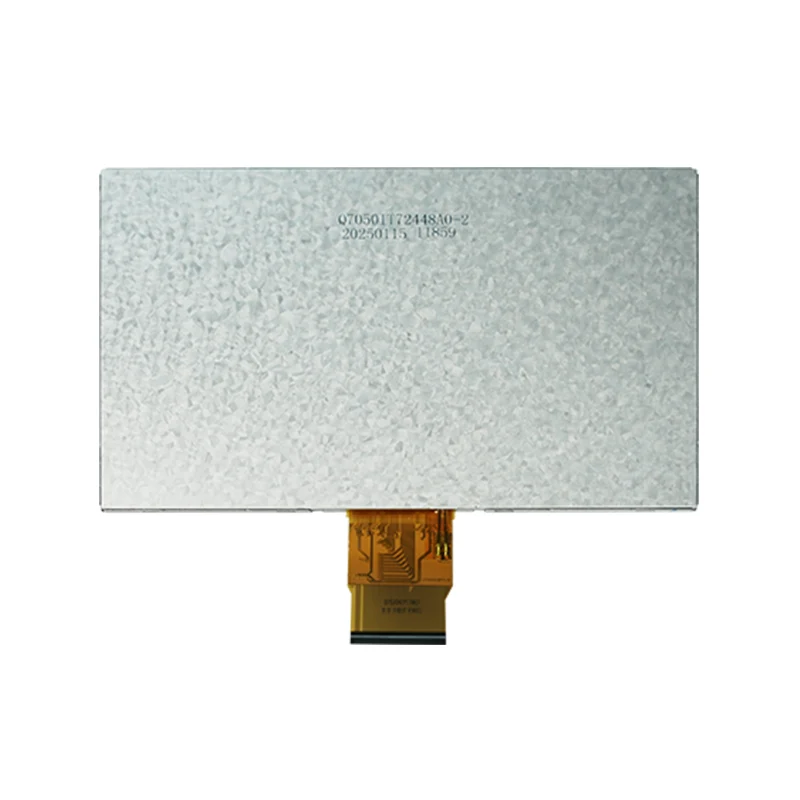

7.0 'kostenloser Betrachtungswinkelfarbe TFT LCD -Anzeigemodul

Kernspezifikationen

Anzeigegröße

7,0 Zoll IPS TFT-LCD

Auflösung

1024 × RGB × 600 (WVGA)

Pixel -Tonhöhe

0,1506 (h) × 0,1432 (V) mm

Aktiver Bereich

154,21 (h) × 85,92 (v) mm

Umrissabmessungen

165 (w) × 100 (h) × 3,5 (d) mm

Anzeigemodus

Normalerweise schwarz (IPS -Technologie)

Schnittstelle

TTL Parallel RGB (50-pin FPC)

Oberflächenbehandlung

Anti-Blend (2H/3H Hardbeschichtung)

Elektrische Eigenschaften

Digitale Versorgungsspannung (VDD)

3.0–3,6 V)

Analoge Versorgungsspannung (AVDD)

9,6 V (9,4-9,8 V)

TFT Gate -Spannung (VGH/VGL)

18 V (17–19 V) / -6 V (-7–5 V)

Aktueller Verbrauch (Typ.)

VDD: 30 mA, AVDD: 35 mA, VGH: 0,5 mA, VGL: 1MA

Hintergrundbeleuchtungsspannung/Strom

9,6 V (8,4–10,6 V) / 180 mA (27 LEDs)

Betriebstemperatur

-20 ° C bis +70 ° C.

Lagertemperatur

-30 ° C bis +80 ° C.

Optische Eigenschaften

Luminanz (Typ.)

450 Cd/m² (Mittelpunkt)

Kontrastverhältnis (Typ.)

800: 1 (0 ° Betrachtungswinkel)

Antwortzeit (Typ.)

25 ms (Rise + Herbst)

Blickwinkel (H/V)

80 °/80 ° (cr> 10)

Farbumfang (NTSC)

50%

Chromatizität (weiß)

X: 0.230–0,330, y: 0.260–0,360

Schnittstelle & Steuerung

Anschlusstyp

Hirose FH12A-50S-0,55H (50-Pin-FPC)

Dateneingabe

8-Bit-RGB (24-Bit-Farbtiefe)

Synchronisierungsmodi

De -Modus (Standard) / HS / VS -Modus

Richtungsregelung scannen

L/r (links/rechtsumschicht)/updn (Up/Down -Scan)

Dithering -Unterstützung

8-Bit (H) oder 6-Bit (l) Auflösung
