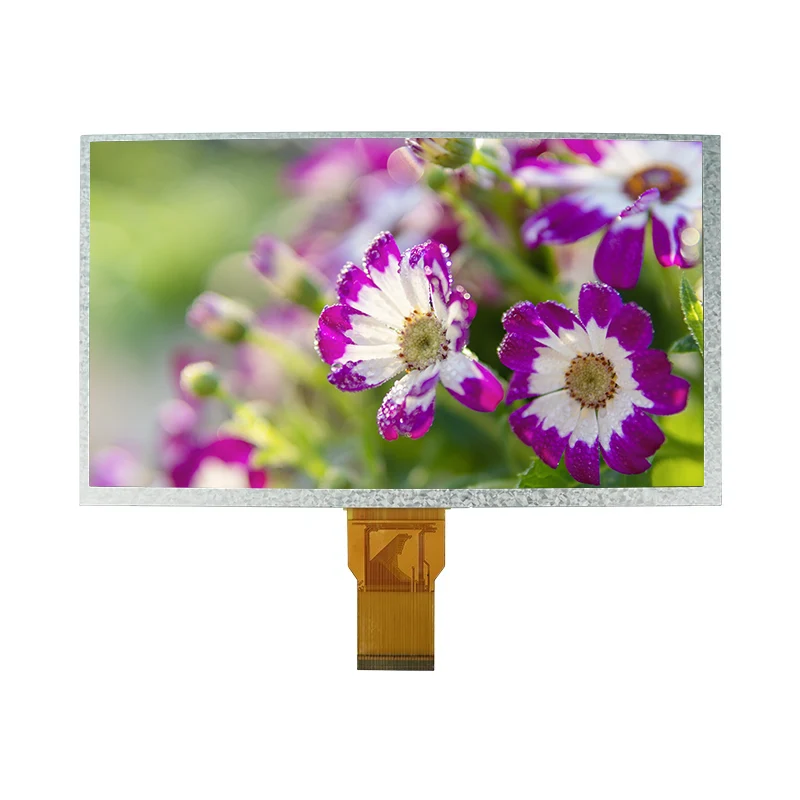

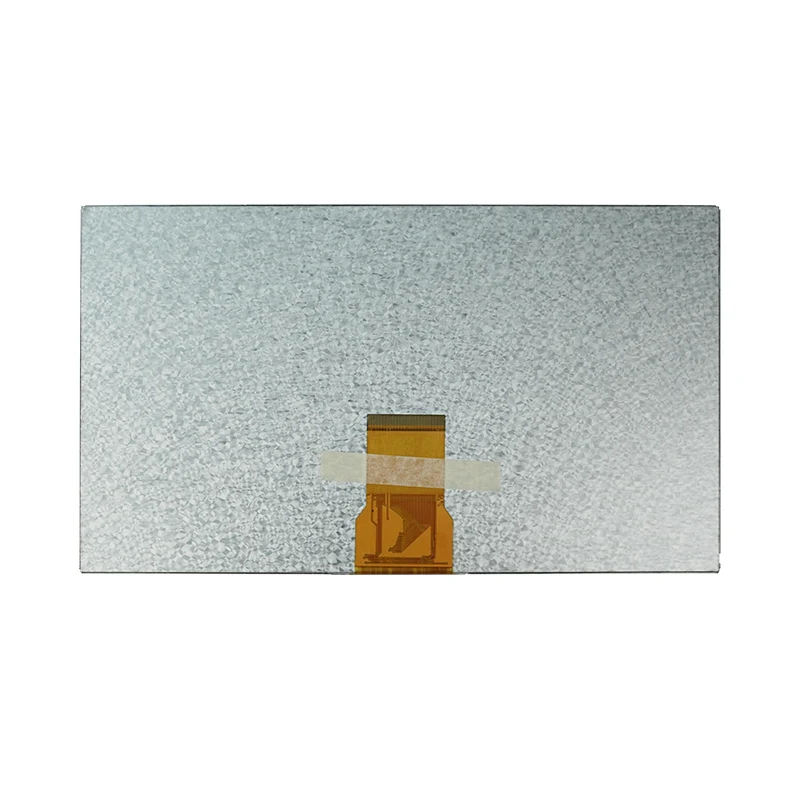

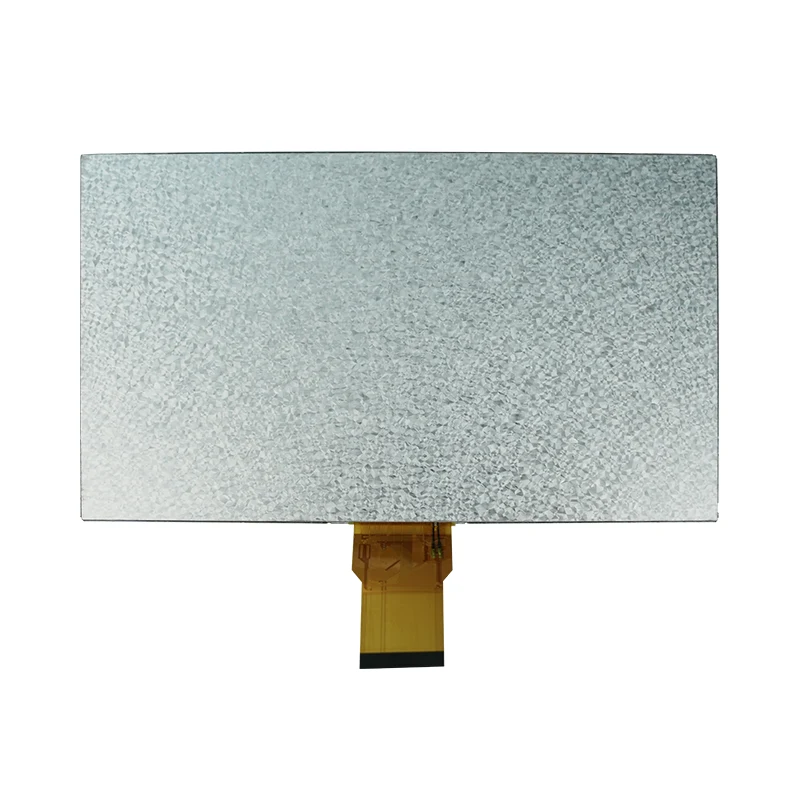

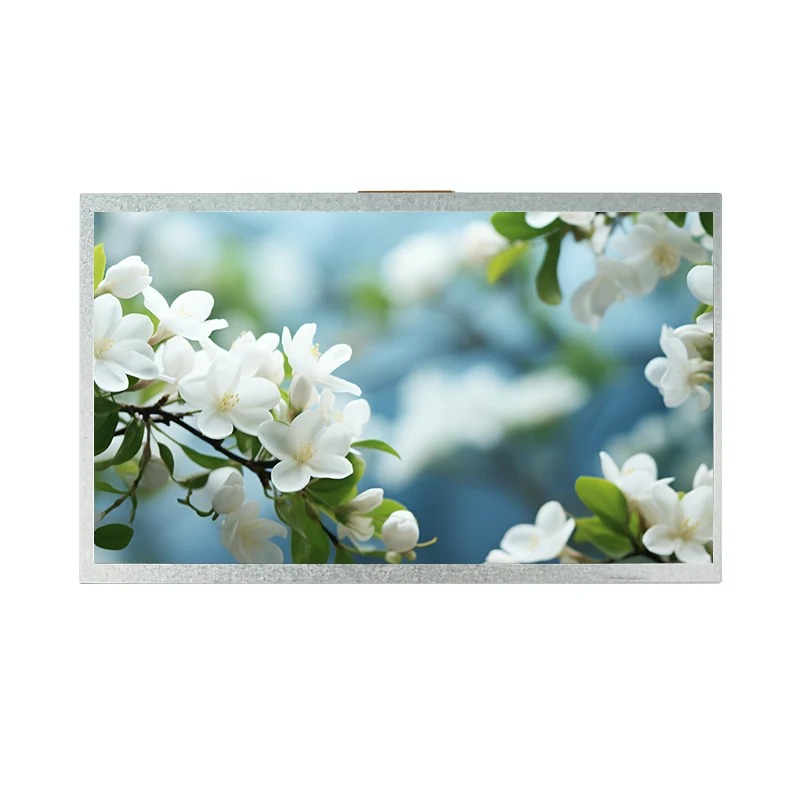

9,0-Zoll-transmissives Farb-TFT-LCD-Anzeigemodul

Hauptvorteile – Warum dieses Modul zu Ihrer Anwendung passt

📐Hochauflösende Klarheit:800×480 RGB-Streifenpixel liefern gestochen scharfe Texte und Grafiken für professionelle HMI-Schnittstellen.

🌡️Extremer Temperaturbereich:Betrieb bei -20 °C bis 70 °C – zuverlässig in unbeheizten Fabriken, Außenkiosken und Kühllagern.

🔌Nahtlose Integration:Die parallele 24-Bit-RGB-Schnittstelle und das COG-Design (Chip-on-Glass) vereinfachen das Hardware-Layout und reduzieren die Systemgröße.

💡Langlebige Hintergrundbeleuchtung:Die LED-Lebensdauer von 20.000 Stunden minimiert den Wartungsaufwand. 120 cd/m² Leuchtdichte sorgen für eine hervorragende Lesbarkeit.

⚡ Stabiles Power-Design:Die große Spannungstoleranz (DVDD 2,8–3,6 V, AVDD 9,4–9,8 V) gewährleistet die Kompatibilität mit verschiedenen Stromversorgungssystemen.

🛠️Anpassungsbereit:Probebestellungen in kleinen Mengen werden akzeptiert. Anpassbare FPC, Hintergrundbeleuchtung, Touchpanel und Firmware entsprechend Ihren Anforderungen.

Technische Spezifikationen

Details

Anwendungen und Erfolgsgeschichten

Dieses quadratische 9,0-Zoll-HMI-TFT-LCD-Modul wurde erfolgreich in Branchen eingesetzt, in denen Zuverlässigkeit und Klarheit von entscheidender Bedeutung sind. Nachfolgend finden Sie typische Anwendungsfälle und Beispiele aus der Praxis.

🏭Industrielle Automatisierung – CNC-Maschinenbedienfeld

Ein europäischer Maschinenhersteller hat dieses Modul in sein CNC-Bedienpult integriert. Der Betriebsbereich von -20 °C bis 70 °C gewährleistete zuverlässige Leistung in unbeheizten Fabrikumgebungen, während die 24-Bit-RGB-Schnittstelle den Anschluss an den vorhandenen Controller vereinfachte.

🏥Medizinische Geräte – Tragbarer Patientenmonitor

Ein Startup für medizinische Geräte nutzte dieses Modul aufgrund seines kompakten COG-Designs und der stabilen Leuchtdichte von 120 cd/m², was eine klare Wellenformanzeige in hellen Krankenhausumgebungen ermöglicht. Eine individuelle FPC-Anpassung half bei der Anpassung ihres schlanken Gehäuses.

🏠 Smart Home – Zentraler Steuerungsknotenpunkt

Ein Smart-Home-Integrator entschied sich für dieses Modul aufgrund seines großen Temperaturbereichs und der langen Lebensdauer der Hintergrundbeleuchtung, wodurch es sowohl für Wandpaneele im Innenbereich als auch für Torsprechanlagen im Außenbereich geeignet ist. Die LED-Lebensdauer von 20.000 Stunden reduziert langfristige Wartungsprobleme.

📊Outdoor-Kiosk – Ticketterminal

Mit einer Lagertemperatur von bis zu -30 °C und einem Betrieb bis zu -20 °C überlebte dieses Modul die winterlichen Bedingungen in Fahrkartenautomaten im Freien. Die Auflösung von 800 x 480 ermöglicht eine klare Anzeige von QR-Codes und Transaktionsinformationen.

F: Über welche Fertigungszertifizierungen verfügt Tianfu Display?

A:Tianfu Display betreibt eine nach ISO 9001:2015 zertifizierte Einrichtung, die ein standardisiertes Qualitätsmanagement für Design, Verklebung und Lieferung gewährleistet. Alle Module verwenden RoHS- und REACH-konforme Rohstoffe und entsprechen den globalen Umweltvorschriften.

F: Welche spezifischen Qualitätsprüfungen werden für jedes Produktionslos durchgeführt?

A:Jede Charge durchläuft strenge Prüfabläufe, einschließlich der Eingangsqualitätskontrolle (IQC) für Glas/ICs, der In-Prozess-Qualitätskontrolle (IPQC) für die automatische Ausrichtung der COG/FOG-Verbindungslinien und einer 100 % Ausgangsqualitätskontrolle (OQC). Zuverlässigkeitstests umfassen Temperaturwechsel, Feuchtigkeitsbeständigkeit, Vibration und Alterung der Hintergrundbeleuchtung.

F: Bieten Sie eine Rückverfolgbarkeit für Display-Herstellungschargen?

A:Ja. Jedes Modul ist mit einem nachverfolgbaren Chargencode serialisiert, der dem genauen Montagedatum, der chemischen Charge und dem Labortestprotokoll zugeordnet ist. Dies ermöglicht eine schnelle 8D-Ursachenanalyse, die für industrielle Anwendungen mit langer Lebensdauer unerlässlich ist.

F: Wie lauten Ihre Standardgarantie- und Hardware-Austauschrichtlinien?

A:Wir bieten standardmäßig eine 12-monatige Herstellergarantie auf Mängel. Bei bestätigten Qualitätsproblemen werden Ersatzgeräte schnell innerhalb von 5–7 Werktagen bearbeitet, um die Ausfallzeit des Kundenprojekts zu minimieren.

F: Stellen Sie Firmware und technischen Initialisierungscode für die Integration bereit?

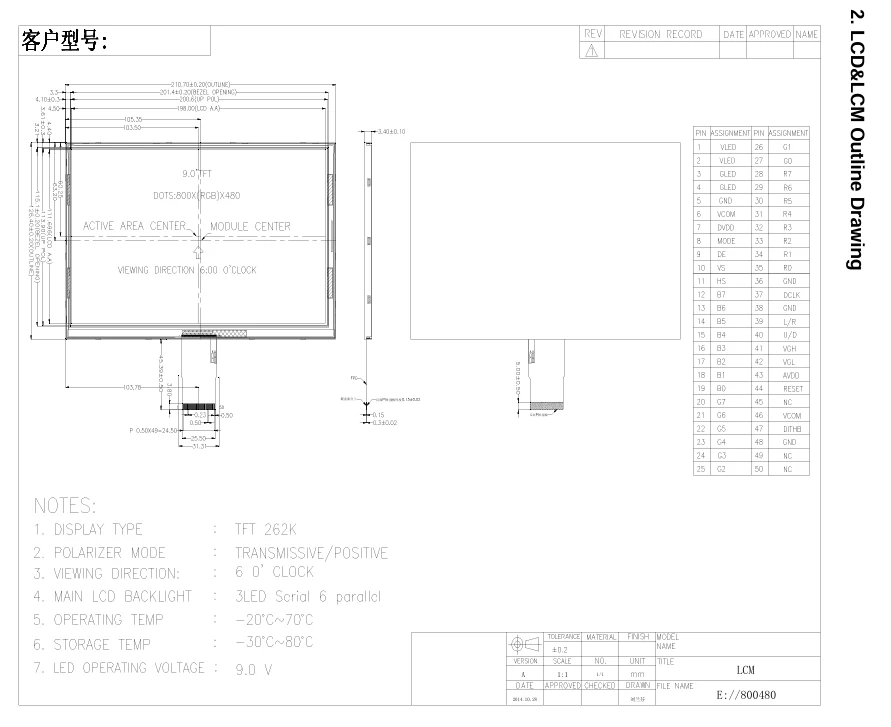

A:Absolut. Wir stellen komplette Hardware-Software-Dokumentationspakete bereit, einschließlich vollständiger Datenblattspezifikationen, Initialisierungscode-Skripte, Taktdiagramme, mechanische Zeichnungen und Hinweise zu Schnittstellenregistern.

F: Kann ich eine Kleinserienprobe erhalten, bevor ich mich für die Massenproduktion verpflichte?

A:Ja, technische Probeaufträge von 1 bis 30 Stück sind für Proof-of-Concept-Tests willkommen. Standardmuster werden innerhalb einer Woche versandt, während kundenspezifisches FPC-Routing, Änderungen der Hintergrundbeleuchtung oder Touchpanel-Overlays 2–3 Wochen für die Prototypenerstellung benötigen.
